TP sysres IMA5sc 2020/2021

De Wiki d'activités IMA

Répartition des binômes

Cahier Elèves
Cahier groupe n°1 GURY Evan & DUBOIS Vincent
Cahier groupe n°2 BARGIBANT Quentin & LAGNEAU Alex
Cahier groupe n°3 SIMONIN Richard & MERTZ Thomas
Cahier groupe n°4 BENAYED Samuel & EVRARD Théo
Cahier groupe n°5 RINGOT Loïc & SANCHEZ Pierre
Cahier groupe n°6 NDUWAMUNGU Jean De Dieu & MOINAT Théau
Cahier groupe n°7 EKHLAS EID Nour & BISALLI Clara
Cahier groupe n°8 SOULAIMANI Jawad
Cahier groupe n°9 VIEUBLED Tanguy & VERNIER Paul
Cahier groupe n°10 MALTI Hind & AHOUASSOU Loris
Cahier groupe n°11 DARDENNE Sébastien & CALLERISA Corto
Cahier groupe n°12 NORMAND Quentin & CLAUDEL Maxime
Cahier groupe n°14 FAUCHOIS Lukas & ROUILLÉ Guillaume


Plan d'adressage

Groupe Domaine Distribution VLAN privé IP (publique) IP (privée) IP (Port ssh)
Groupe 14 oronge.site Debian 10 Buster 314 193.48.57.176 100.64.0.16
Groupe 12 truffe.site Debian 10 Buster 312 193.48.57.177 100.64.0.17
Groupe 11 stropharia.site Debian 10 Buster 311 193.48.57.178 100.64.0.18
Groupe 10 pleurote.site Debian 10 Buster 310 193.48.57.179 100.64.0.19
Groupe 9 calicedelamort.site Debian 10 Buster 309 193.48.57.180 100.64.0.20
Groupe 8 piedbleu.site Debian 10 Buster 308 193.48.57.181 100.64.0.21
Groupe 7 girolle.site Debian 10 Buster 307 193.48.57.182 100.64.0.22
Groupe 6 morillon.website Debian 10 Buster 306 193.48.57.183 100.64.0.23
Groupe 5 amanite.site Debian 10 Buster 305 193.48.57.184 100.64.0.24
Groupe 4 tricholome.site Debian 10 Buster 304 193.48.57.185 100.64.0.25
Groupe 3 clavaire.site Debian 10 Buster 303 193.48.57.186 100.64.0.26 2222
Groupe 2 ophiocordyceps.site Debian 10 Buster 302 193.48.57.187 100.64.0.27
Groupe 1 trompettedelamort.site Debian 10 Buster 301 193.48.57.188 100.64.0.28


Groupe Domaine VLAN IPV4 IPV4 6509-E IPV4 C9200 IPV4 ISR4331 IPV4 Routeur IPV6 N° VRRP Adresse Wi-fi BSSID
1 10.60.100.0/24 10.60.100.1 10.60.100.2 10.60.100.254 2001:660:4401:60b0::0/64 31 10.60.100.10
131 192.168.222.8/29 192.168.222.12 192.168.222.13 2001:660:4401:60b1::0/64
531 192.168.222.24/29 192.168.222.26 192.168.222.27
333 100.64.0.0/24 100.64.0.1 100.64.0.2 100.64.0.3 100.64.0.254 2001:660:4401:60b2::0/64 33
Groupe 1 trompettedelamort.site 301 10.60.101.0/24 10.60.101.1 10.60.101.2 10.60.101.254 2001:660:4401:60b3::0/64 41 SSID_GROUP1
Groupe 2 ophiocordyceps.site 302 10.60.102.0/24 10.60.102.1 10.60.102.2 10.60.102.254 2001:660:4401:60b4::0/64 42 SSID_GROUP2
Groupe 3 clavaire.site 303 10.60.103.0/24 10.60.103.1 10.60.103.2 10.60.103.254 2001:660:4401:60b5::0/64 43 SSID_GROUP3
Groupe 4 tricholome.site 304 10.60.104.0/24 10.60.104.1 10.60.104.2 10.60.104.254 2001:660:4401:60b6::0/64 44 SSID_GROUP4
Groupe 5 amanite.site 305 10.60.105.0/24 10.60.105.1 10.60.105.2 10.60.105.254 2001:660:4401:60b7::0/64 45 SSID_GROUP5
Groupe 6 morillon.website 306 10.60.106.0/24 10.60.106.1 10.60.106.2 10.60.106.254 2001:660:4401:60b8::0/64 46 SSID_GROUP6
Groupe 7 girolle.site 307 10.60.107.0/24 10.60.107.1 10.60.107.2 10.60.107.254 2001:660:4401:60b9::0/64 47 SSID_GROUP7
Groupe 8 piedbleu.site 308 10.60.108.0/24 10.60.108.1 10.60.108.2 10.60.108.254 2001:660:4401:60ba::0/64 48 SSID_GROUP8
Groupe 9 calicedelamort.site 309 10.60.109.0/24 10.60.109.1 10.60.109.2 10.60.109.254 2001:660:4401:60bb::0/64 49 SSID_GROUP9
Groupe 10 pleurote.site 310 10.60.110.0/24 10.60.110.1 10.60.110.2 10.60.110.254 2001:660:4401:60bc::0/64 50 SSID_GROUP10
Groupe 11 stropharia.site 311 10.60.111.0/24 10.60.111.1 10.60.111.2 10.60.111.254 2001:660:4401:60bd::0/64 51 SSID_GROUP11
Groupe 12 truffe.site 312 10.60.112.0/24 10.60.112.1 10.60.112.2 10.60.112.254 2001:660:4401:60be::0/64 52 SSID_GROUP12
Groupe 14 oronge.site 314 10.60.114.0/24 10.60.114.1 10.60.114.2 10.60.114.254 2001:660:4401:60bf::0/64 54 SSID_GROUP14

Installation du réseau

Branchement du matériel

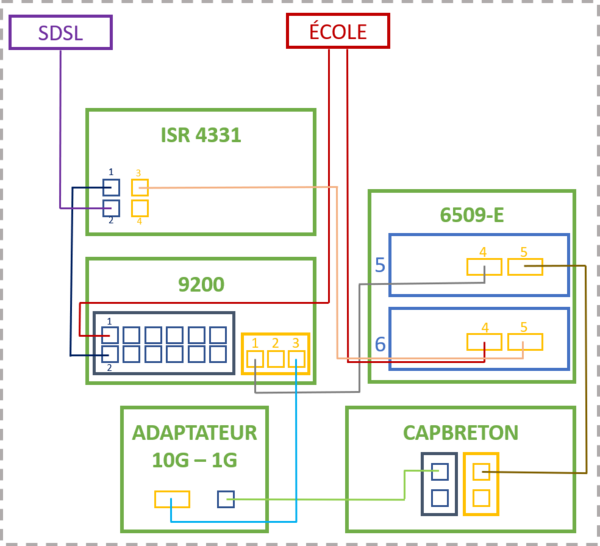

Schéma de câblage

Connexions entre équipements

Type Port
6509-E Fibre 10G Te5/4
9200 Fibre 10G Te1/1/1
Type Port
6509-E Fibre 10G Te6/5
ISR 4331 Fibre 10G Ge0/0/2
Type Port VLAN IP
6509-E Fibre 10G Te5/5 333 100.64.0.1/24
CAPBRETON Fibre 10G Eth5 N/A N/A
Type Port VLAN IP
6509-E Fibre 10G Te6/4 131 192.168.222.12/29
ECOLE Fibre 10G N/A N/A N/A
Type Port VLAN IP
9200 Fibre 1G Te1/1/3 333 100.64.0.2/24
CAPBRETON Cuivre Eth4 N/A N/A
Type Port
9200 Cuivre Gi1/0/2
ISR 4331 Cuivre Ge0/0/0
Type Port VLAN IP
9200 Fibre 10G Gi1/0/1 131 192.168.222.13/29
ECOLE Fibre 10G N/A N/A N/A
Type Port VLAN IP
ISR 4331 Cuivre Gi1/0/2 531 213.215.6.102
SDSL Cuivre N/A N/A N/A

ASR

Plan d'adressage

Groupe Domaine Adresse VLAN50 Capbreton Adresse VLAN50 Chassiron Port d'attaque du serveur web Groupe
Groupe 14 oronge.site 192.168.42.14 192.168.42.28 8094 / 8095 1
Groupe 12 truffe.site 192.168.42.12 192.168.42.26 8092 2
Groupe 11 stropharia.site 192.168.42.11 192.168.42.25 8091 1
Groupe 10 pleurote.site 192.168.42.10 192.168.42.24 8090 1
Groupe 9 calicedelamort.site 192.168.42.9 192.168.42.23 8089 2
Groupe 8 piedbleu.site 192.168.42.8 192.168.42.22 8088 1
Groupe 7 girolle.site 192.168.42.7 192.168.42.21 8087 2
Groupe 6 morillon.website 192.168.42.6 192.168.42.20 8086 1
Groupe 5 amanite.site 192.168.42.5 192.168.42.19 8085 2
Groupe 4 tricholome.site 192.168.42.4 192.168.42.18 8084 2
Groupe 3 clavaire.site 192.168.42.3 192.168.42.17 8083 1
Groupe 2 ophiocordyceps.site 192.168.42.2 192.168.42.16 8082 2
Groupe 1 trompettedelamort.site 192.168.42.1 192.168.42.15 8081 1

Fichier daemon.json

{
  "insecure-registries" : ["192.168.42.15:5000", "192.168.42.16:5000", "192.168.42.17:5000", "192.168.42.18:5000", "192.168.42.19:5000", "192.168.42.20:5000", "192.168.42.21:5000", "192.168.42.22:5000", "192.168.42.23:5000", "192.168.42.24:5000", "192.168.42.25:5000", "192.168.42.26:5000", "192.168.42.28:5000"]
}
