Version du 27 novembre 2018 à 10:34

Séance 1 :

Création du dd virtuel :

dd if=/dev/zero of=disk.img bs=1024k count=10240

Formattage du disc :

mkfs disk.img

Création des points d'ancrage dans /tmp

cd /tmp mkdir fs1 mkdir fs2 mkdir fs3

Montage du disk :

mount -o loop disk.img /tmp/fs1

Accès au dépôt distant de debian :

export http_proxy="http://proxy.polytech-lille.fr:3128"

Création du système de fichier sur fs1 :

deboostrap --include apache2,nano,vim stable /tmp/fs1

Pour simplifier l'acces :

echo "proc /proc proc defaults 0 0" >> etc/fstab

Démontage du disk :

umount /tmp/fs1

Copie collage du disk.im en disk1.img disk2.img disk3.img

montage des 3 disk sur les /tmp/fs respectifs

• mount -o loop disk1.img /tmp/fs1
• mount -o loop disk2.img /tmp/fs2
• mount -o loop disk3.img /tmp/fs3

Isolation des conteneurs (aussi au niveau réseau)

• unshare -n -u -p -f -m chroot /tmp/fs1 /bin/sh -c "mount /proc ; /bin/bash"
• unshare -n -u -p -f -m chroot /tmp/fs2 /bin/sh -c "mount /proc ; /bin/bash"
• unshare -n -u -p -f -m chroot /tmp/fs3 /bin/sh -c "mount /proc ; /bin/bash"

Création d'un commutateur virtuel :

ip link add pontpont type bridge

creation des 3 interfaced reseaux, + interface proxy inverse

• ip link add vif1 type veth peer name eth0@vif1
• ip link add vif2 type veth peer name eth0@vif2
• ip link add vif3 type veth peer name eth0@vif3
• ip link add vif4 type veth peer name eth1@vif4

• ip link set vif1 master pontpont
• ip link set vif2 master pontpont
• ip link set vif3 master pontpont
• ip link set vif4 master bridge

recuperation des PID :

Sur l'ordi normal (hors conteneur)

ps aux | grep unshare

root 20224 0.0 0.0 5828 700 pts/1 S 07:08 0:00 unshare -n -u -p -f -m chroot /tmp/fs1 /bin/sh -c mount /proc ; /bin/bash

root 20286 0.0 0.0 5828 608 pts/2 S 07:10 0:00 unshare -n -u -p -f -m chroot /tmp/fs2 /bin/sh -c mount /proc ; /bin/bash

root 20317 0.0 0.0 5828 608 pts/3 S 07:11 0:00 unshare -n -u -p -f -m chroot /tmp/fs3 /bin/sh -c mount /proc ; /bin/bash

root 20693 0.0 0.0 12784 956 pts/0 S+ 07:15 0:00 grep unshare

on relie les vif sur les conteneurs

• ip link set eth0@vif1 netns /proc/[PID processus unshare 1]/ns/net name eth0
• ip link set eth0@vif2 netns /proc/[PID processus unshare 2]/ns/net name eth0
• ip link set eth0@vif3 netns /proc/[PID processus unshare 3]/ns/net name eth0
• ip link set eth1@vif4 netns /proc/[PID processus unshare 1]/ns/net name eth1

démarrage des interfaces et du pontpont

• ip link set vif1 up
• ip link set vif2 up
• ip link set vif3 up
• ip link set vif4 up
• ip address add dev pontpont 192.168.0.1/24

Dans le conteneur 1

• ip address add dev eth0 192.168.0.101/24
• ip link set eth0 down
• ip link set eth0 up

• ip address add dev eth1 172.26.145.111/24
• ip link set eth1 down
• ip link set eth1 up

Dans le conteneur 2

• ip address add dev eth0 192.168.0.102/24
• ip link set eth0 down
• ip link set eth0 up

Dans le conteneur 3

• ip address add dev eth0 192.168.0.103/24
• ip link set eth0 down
• ip link set eth0 up

Séance 2 :

Reservation de sous domaines sur gandi

• Champ A : feutriergosse.plil.space

lié à l'IP 172.26.145.111 (ip du mandataire inverse)

• CNAME : feutriergosse1.plil.space
• CNAME : feutriergosse2.plil.space

Configuration d'Apache2

Le conteneur 1 sert de mandataire inverse et redirige :

• les requêtes de feutriergosse1.plil.space vers le conteneur 2 d'IP 192.168.0.102
• les requêtes de feutriergosse2.plil.space vers le conteneur 3 d'IP 192.168.0.103

Configuration du fichier /etc/apache2/sites-available/000-default

<VirtualHost *:80>

       ServerName feutriergosse1.plil.space
       ServerAdmin webmaster@feutriergosse1.plil.space
       ProxyPass / http://192.168.0.102/
       ProxyPassReverse / http://192.168.0.102/
       ProxyRequests Off
       ErrorLog ${APACHE_LOG_DIR}/error.log
       CustomLog ${APACHE_LOG_DIR}/access.log combined

       ServerName feutriergosse2.plil.space
       ServerAdmin webmaster@feutriergosse2.plil.space
       ProxyPass / http://192.168.0.103/
       ProxyPassReverse / http://192.168.0.103/
       ProxyRequests Off
       ErrorLog ${APACHE_LOG_DIR}/error.log
       CustomLog ${APACHE_LOG_DIR}/access.log combined

</VirtualHost>

• service apache2 restart sur chaque conteneur

10h15 => Serveurs Web unshare OK

Docker

Tout d'abord il faut remettre Docker à ses paramètres d'origines :

• nano /etc/default/docker
• on commente la ligne avec iptable=false
• iptables-save
• service docker restart
• docker run -i -t debian /bin/bash

Dans le conteneur :

• export http_proxy="http://proxy.polytech-lille.fr:3128"
• export https_proxy="https://proxy.polytech-lille.fr:3128"
• apt-get update
• apt-get install nano
• apt-get install apache2

Hors du conteneur :

• docker ps
• docker commit [ID du conteneur] apache2(c'est le nom choisi pour l'image)

• on quitte le conteneur (on peut le tuer)
• docker network create pontpont

• docker run -i -t apache2 --net=pontpont
• docker run -i -t apache2 --net=pontpont
• docker run -i -t apache2 --net=pontpont -p80:80

10h20 Serveurs Web (docker) OK

Séance 3 : PrA

Prise de photo de la baie existante et schématisation des câblage

Pour nous assurer d'être en mesure de remettre la baie en état à la fin, nous avons commencé par prendre des photos de l'ancienne baie, et nous avons schématisé les branchements de IMA2A5.

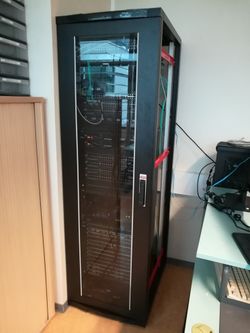

Ancienne baie réseau de travaux pratiques

Nouvelle baie réseau de travaux pratiques

Démontage de l'ancienne baie

Nous avons ensuite démonté la baie, conteneurs par conteneurs. Pour cela nous avons d'abord retiré toutes les cartes du conteneur à retirer en prenant soin de conserver leur ordre. Nous avons profité de l'occasion pour les aspirer.

Nous avons retiré d'abord les élements du haut de la baie pour éviter qu'elle bascule (sauf le bloc de multiprise qui permettait de maintenir la structure solidaire).

Nous avons ensuite récupéré les écrous des anciens rails qui permettent de visser les conteneurs.

Installation de la nouvelle baie

Avant de déplacer la nouvelle baie à l'emplacement de l'ancienne, nous avons retiré la porte arrière pour faciliter l'accès aux câbles une fois la baie installée (nous avons aussi retiré les élements décoratifs en plastique, et les plaques métalliques de la porte arrière).

Nous avons ensuite déplacé la baie à l'emplacement de l'ancienne.

Nous avons ensuite retiré la plaque du côté droit de la baie pour faciliter l'installation des différents éléments.

Nous avons ensuite réinstallé les différents conteneurs, en commencant par marquer l'emplacement des écrous au crayon gris.

Après chaque conteneurs placé, nous avons remis toutes les plaques dans le même ordre.

Grace au schéma réalisé avant le démontage, nous avons pu recâbler la baie.

Nous avons pris soin d'atacher les fibres optiques pour éviter qu'elles ne s'abîment et qu'elles restent accessibles.
