Version du 10 octobre 2016 à 17:09
Sommaire
Présentation générale du projet
Contexte du projet
Objectif du projet
L'objectif du projet est de réaliser un module autonome connectable sur une box Internet permettant de relier deux sites avec une connexion longue distance.
Cahier de charges
Le projet se déroulera en deux phases. Nous réaliserons d'abord un premier prototype construit autour d'un AtMega328P, d'une carte Ethernet (avec un micro-contrôleur Microchip ENC28J60), et d'une puce LoRa
Ensuite, nous réaliserons un deuxième prototype avec un microcontroleur
Suivi du projet
| Semaine 1 (19/09) | Réunions avec l'encadrant de projet / Définition des objectifs / Recherche bibliographique |
|---|---|
| Semaine 2 (26/09) | |
| Semaine 3 (03/10) |
Planning prévisionnel
!!à télécharger !!
La recherche et le documentation
Microcontrôleur Atmega328p
Atmega328p est un mono-puce microcontrôleur.

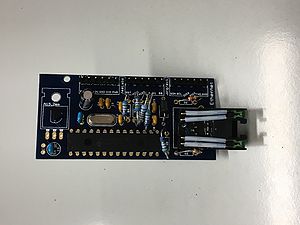

Carte Réseau
Qu'est-ce qu'une carte réseau?
La carte réseau (appelée Network Interface Card en anglais et notée NIC) constitue l'interface entre l'ordinateur et le câble du réseau. La fonction d'une carte réseau est de préparer, d'envoyer et de contrôler les données sur le réseau.
Pour préparer les données à envoyer, la carte réseau utilise un transceiver qui transforme les données parallèles en données séries. Chaque carte dispose d'une adresse unique, appelée adresse MAC, affectée par le constructeur de la carte, ce qui lui permet d'être identifiée de façon unique dans le monde parmi toutes les autres cartes réseau.
Quel est le rôle d'une carte réseau?
Une carte réseau sert d'interface physique entre l'ordinateur et le câble. Elle prépare pour le câble réseau les données émises par l'ordinateur, les transfère vers un autre ordinateur et contrôle le flux de données entre l'ordinateur et le câble. Elle traduit aussi les données venant du câble et les traduit en octets afin que l'Unité Centrale de l'ordinateur les comprenne. Ainsi une carte réseau est une carte d'extension s'insérant dans un connecteur d'extensions (slot).
Qu'est-ce qu'une carte réseau Ethernet?
La plupart des cartes réseau destinées au grand public sont des cartes Ethernet. Elles utilisent comme support de communication des paires torsadées (8 fils en cuivre), disposant à chaque extrémité de prises RJ45.
Les trois standards Ethernet (norme 802.3) les plus courants correspondent aux trois débits les plus fréquemment rencontrés : 1.Le 10Base-T permet un débit maximal de 10 Mbit/s. Le câble RJ45 peut alors mesurer jusqu'à une centaine de mètres et seuls 4 des 8 fils sont utilisés. 2.Le 100Base-TX permet un débit maximal de 100 Mbit/s. Il est également appelé Fast Ethernet et est désormais supporté par la quasi-totalité des cartes réseau. Comme pour le 10Base-T, le câble RJ45 peut alors mesurer jusqu'à une centaine de mètres et seuls 4 des 8 fils sont utilisés. 3.Le 1000Base-T permet un débit maximal de 1 000 Mbit/s. Il est également appelé Gigabit Ethernet et se démocratise rapidement. Pour que le réseau fonctionne correctement, le câble RJ45 peut toujours mesurer jusqu'à 100 m, mais doit être de bonne qualité. Cette fois, les 8 fils sont utilisés.
Liste de matériels
| Matériel | Quantité requise | Quantité disponible | A commander | Commentaires |
|---|---|---|---|---|
| Premier prototype (à base d'un AtMega328P) | ||||
| Partie Ethernet | ||||
| Résistances 50 Ohms CMS | 10 | 10 | 10 | Mouser [1] |
| Résistances 270 Ohms CMS | 6 | 6 | 6 | Mouser [2] |
| Résistances 2.32 kOhms CMS | 4 | 4 | 4 | Farnell [3] |
| Capacités 10µF CMS | 6 | 6 | 6 | Mouser [4] |
| Capacités 0.1µF CMS | 10 | 10 | 10 | Mouser [5] |
| Capacités 20pF CMS | 6 | 6 | 6 | RS [6] |
| Capacités 1µF CMS | 6 | 6 | 6 | Farnell [7] |
| Puce Électronique ENC28J60SP | 3 | 3 | 3 | A faire nous-même |
| Puce Électronique MCP1702Z | 3 | 3 | 3 | |
| Connecteur SI-50170 | 3 | 3 | 3 | |
| Filtre BL01RN1A | 3 | 3 | 3 | |
| Partie Arduino | ||||
| Micro-contrôleur de type ATMEGA328P | 3 | 3 | 3 | Farnell [8] |
| Quartz | 3 | 3 | 3 | Farnell [9] |
| Résistance 1MΩ | 3 | 3 | 3 | Farnell [10] |
| Capacité 22pF | 6 | 6 | 6 | Farnell |
| Résistance 1KΩ | 3 | 3 | 3 | Farnell [11] |
| Bouton poussoir | 2 | 2 | 2 | |
| Partie LoRa | ||||
| Module radio de type RF-LORA-868-SO | 3 | 3 | 3 | RS [12] |
| Embase USB | 2 | 2 | 2 | |
| Deuxième prototype (à base d'un ARM-3 Cortex) |
Références
Datasheets
Fichier:Datasheet cartereseau.pdf
Micro-controleur Atmega328p: http://www.atmel.com/Images/Atmel-42735-8-bit-AVR-Microcontroller-ATmega328-328P_datasheet.pdf
