Présentation du sujet


Contexte

Le plaisir connecté : Comment sécuriser vos relations sexuelles à distance par le truchement d'un objet vibrant sous votre contrôle ? Nous avons la réponse : Le gode connecté Séxurito1.0

Ce gode a pour vocation d'être dédié à votre plaisir. Il permet de contrôler votre gode à distance sans stockage de données par une société tierce. Votre plaisir en toute sécurité !

Un voyage d'affaire au Canada de deux semaines ? Vous avez peur que votre conjoint s'ennuie ? Pas de problème avec Séxurito1.0


Description du projet

Sexurito est un objet dédié à votre plaisir. Avec ses 19cms (...) et sa technologie de contrôle de pointe, Sexurito brisera toutes les barrières et vous emmènera au 7ème ciel !

Votre gode connecté sera sécurisé (wip), et uniquement contrôlable par vous grâce à sa technologie de pointe basé sur les radiofréquences.

Sexurito permettra d'obtenir avec sa microélectronique des informations en temps réel sur l'humidité, la température, le nombre de va-et-vient (en travaux) et l'orientation (en travaux) de votre jouet.

Grâce à un moteur puissant, il sera possible de faire vibrer et de contrôler la vibration de l'appareil.

Analysez vos données, comparez vos résultats, maximisez votre plaisir !

Sexurito, c'est l'assurance d'une bonne soirée !

But réel

Créer un objet connecté (gode) pouvant être contrôlé à distance et en toute sécurité. // Edit : Sécurité oui et non

L'objet sera muni d'un moteur vibrant de puissance réglable // Edit : 2 moteurs vibrants

L'objet sera muni de capteurs pouvant être lus par l'utilisateur

L'objet sera muni d'un RFduino -> connexion Bluetooth et communication avec un système Android

Une théorie sur la connexion sécurisée sera émise // Edit : Pas encore

Réalisation

Rfduino & Montage

Voici les pièces utilisées (soyez surpris :o) :

De gauche à droite : Piles, RFduino, Capteur BME280, Circuit + moteurs vibrants

Et hop, montage :

Presque aussi bien que des LEGO

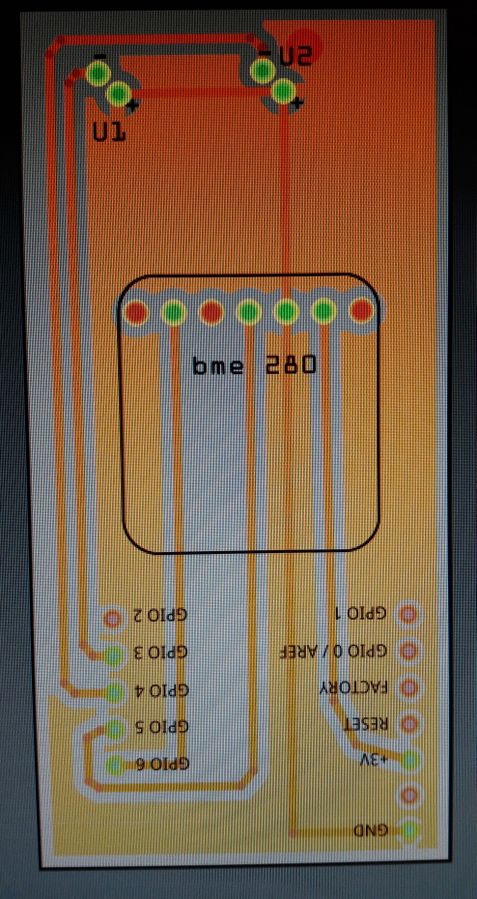

Schéma de montage :

Pour les électroniciens motivés

Schéma de montage plus compréhensible:

Pour les autres

Code Arduino :

#include <RFduinoBLE.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>
#define SEALEVELPRESSURE_HPA (1013.25)
Adafruit_BME280 bme; // I2C
char type[1];
void setup() {
  RFduinoBLE.advertisementData = "CouDow"; // shouldnt be more than 10 characters long
  RFduinoBLE.deviceName = "Timer"; // name of your RFduino. Will appear when other BLE enabled devices search for it
  RFduinoBLE.begin(); // begin
  bme.begin();
}
void loop() {
  type[0] = 't';
  RFduinoBLE.send(type,1);
  RFduinoBLE.send(bme.readTemperature());
  type[0] = 'p';
  RFduinoBLE.send(type,1);
  delay(500);
  RFduinoBLE.send(bme.readPressure());
  delay(500);
  type[0] = 'h';
  RFduinoBLE.send(type,1);
  delay(500);
  RFduinoBLE.send(bme.readHumidity());
  delay(500); // delay for 3 seconds
}

int moteurState = 0;

void RFduinoBLE_onReceive(char *data, int len) {

Serial.println(data[0]);
moteurState = digitalRead(moteur1);
Serial.println(moteurState);
if (moteurState == HIGH) {
 Serial.println("To LOW");
 digitalWrite(moteur1, LOW);
 digitalWrite(moteur2, LOW);
} else {
Serial.println("To HIGH");
digitalWrite(moteur1, HIGH);
digitalWrite(moteur2, HIGH);

}

Android

Vous trouverez tout le code de l'application android ici

Mais on met une image pour le geste

Matériel utilisé

  • 2 piles "AAA"
  • Moteurs vibrants *2
  • RFduiono
  • Capteur Température/Humidité/Pression BME I2C/SPI 19.0mm x 18.0mm x 3.0mm
  • 10 DOF (en fait non)
  • Un Gode en PLA et un autre plus simple à utiliser

Suivi de réalisation

Séance 1 (08/01/2018) Début de projet, formation d'une équipe sans morale, conception de l'objet, sélection de matériel, configuration des logiciels.
Séance 2 (09/01/2018) Communication RFduino-Androîd, début de développement.
Séance 3 (16/01/2018) Réponses des capteurs à distance, disgn primaire du wiki
Séance 4 (17/01/2018) Code, création circuit et pause café.
Séance 5 (22/01/2018) Circuit terminé et gode en approche.
Séance 6 (24/01/2018) Poster

Détail du travail de la première séance

Suivi du petit cours sympathique

Formation d'un binôme improbable

Choix d'un sujet improbable

Réflexion sur le sujet improbable

Choix des capteurs du sujet improbable

Détail du travail de la deuxième séance

Du Coooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooode (beaucoup d'Android)

Détail du travail de la troisième séance

Construction du code

Réglage des compatibilités arduino/version/composant

Avancement du wiki

Détail du travail de la quatrième séance

Programmation Arduino / Android

Création du circuit sur PC

Détail du travail de la cinquième séance

Soudure sur circuit des composants

Tests de programme

Rectifications

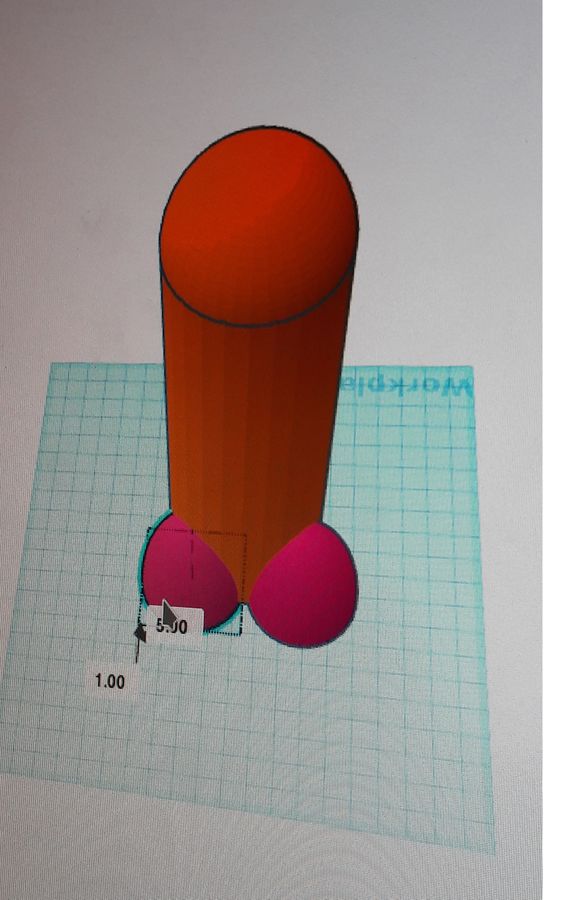

Disgn Penis 2 :

Wouah !

Détail du travail de la sixième séance

Poster :o

Rendu

Poster

Version électronique du poster :


Fichiers rendus

Notre application : Media:2017_IOT_P0_application.zip
