Présentation du sujet

Contexte

Avez-vous souvent oublié de fermer les rideaux? Êtes-vous si pressé tôt le matin que vous n'avez pas le temps d'ouvrir les rideaux? Lorsque vous êtes en vacances, voulez-vous contrôler les rideaux chez vous à distance, en vous faisant passer pour quelqu'un comme à la maison, afin que le soleil puisse venir chez vous tous les jours? Pourquoi ne pas laisser les rideaux changer automatiquement en fonction de l'intensité de la lumière, pourquoi ne pas réaliser la commande à distance de vos rideaux? Notre projet peut vous aider, automatique, intellgent et connecté.

L'option Internet des Objets est un module qui se place dans le cadre de notre formation Ingénieur. Le but du projet est de réaliser un objet connecté en 24h.

Description du projet

Notre projet veut réaliser deux modes pour contrôler le rideau, un mode est automatique et un autre mode est connecté.

Pour le premier mode, quand il y a de lumière extérieur, le rideau ouvre lui-même, et quand il n'y a pas de lumière extérieur mais il y a de lumière intérieur, ça veut dire qu'il y a de gens à la maison, le rideau ferme.

Pour le deuxième mode, vous pouvez contrôler l'ouverture et la fermeture n'importe où et n'importe quand par votre téléphone, votre tablette ou votre ordinateur, comme vous voulez.

Réalisation

Matériel utilisé

• Deux capteur de la lumière - résistance GL3515
• Moteur
• Arduino UNO
• WIFI module ESP8266
• Module d'entraînement pour moteur L298N

Suivi de réalisation

Détail du travail

Semaine 1

Pendant les 4 premières heures, nous avons discuté de plusieurs idées, et à la fin nous avons choisi notre sujet - Rideau connecté.

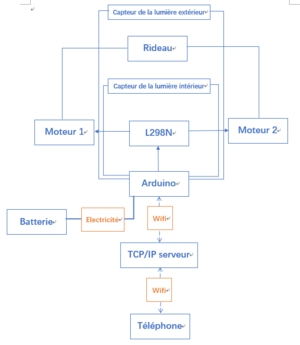

Nous voulons réaliser notre projet comme ci-dessous:

Nous utilierons une carte Arduino UNO, comme une carte centrée, et puis, nous utiliserons deux moteurs pour contrôler le rideau, un pour ouverture et un autre pour fermerture.Pour protéger notre moteurs, il y aura aussi une module d'entraînement. Et il y aura deux capteurs, un capteur exterieur pour détecter la lumière dehors, et un autre interieur pour détecter la lumière dans la maison. Ce sont deux résistances photosensibles. Il y aura aussi une module de Wifi pour faire la communication entre l'Arduino et le serveur, c'est un serveur TCP/IP. La communication entre la téléphone et l'Arduino sera réaliser par ce serveur TCP/IP. Par ce méthode, nous pouvous réaliser la communication à distance. Et pour la partie sur téléphone, nous voulons utiliser un web pour prendre la place de l'application, parce que l'application est limitée par le type de système d'exploitatioin(Android, iOS, Windows,etc.), mais un web site peut être accédé par tous les équipements(portable, tablette, ordinateur, etc.), c'est plus pratique et simple.
