Contrôle de sonar, 2014/2015, TD1

De Wiki d'activités IMA

Introduction

Le projet consiste à créer un sonar et à le contrôler grâce une application web. Le sonar est un détecteur d'obstacle qui estime la distance qui le sépare d'un obstacle.
Pour cela, il se compose d'un émetteur et d'un récepteur à ultrason. En calculant le temps séparant l'émission et la réception d'un signal et connaissant sa vitesse de propagation on peut estimer la distance.
Le projet se découpe en plusieurs parties:
- Electronique: modules analogiques émetteur et récepteur
- Logique: module logique émetteur, comptage
- Informatique: création de l'application web


Conception

Séance 1: 13/02/2015

Familiarisation de la NANOBOARD (Partie FPGA).

Etude du concept


Etude du signal
Schema Logique1.JPG
Schéma logique pour la création du signal

Réalisation

Séance 2: 20/02/2015

Ampli op.png
Schéma d'un amplificateur opérationnel
Montage non inverseur.png
Schéma d'un montage non-inverseur
Montage comparateur.png
Schéma d'un montage comparateur

Séance supplémentaire: 26/02/2015

Schema final sonar.JPG
Schéma de la partie logique du sonar


Vert: Le générateur de fréquence crée le signal et l'envoie dans le compteur. On peut modifier sa valeur avec le logiciel Altium Designer lorsqu'on fait fonctionner la Nanoboard.

Jaune: Le compteur 4 bits génère les 5 signaux séparés de 25µs chacun.

Bleu: Le compteur 8 bits permet de temporiser entre 2 émissions de signaux.

Violet: Le compteur 16 bits compte le temps entre émission et réception.

Rouge: La bascule D permet de stopper le compteur quand le récepteur capte un signal.

Orange: Branchement du bus de données 16 bits contenant la valeur du retard transmis aux broches de la Nanoboard sur le port HA. Les bits ne sont transmis qu'en cas de réception d'un signal.

Séance 3: 27/02/2015

Montage sonar nanoboard.jpg

1- la nanoboard délivre 5 signaux en créneaux à 40kHz toute les 0,1 sec. C'est signaux ont une amplitude de 3,3V et sont infectés dans un montage suiveur afin d'éviter les risque d'endommager la nanoboard.

2- le signal émis étant trop faible pour être envoyés directement à l'émetteur, il est nécessaire des l'amplifier à l'aide d'un montage non inverseur.

3- le signal émis par l'émetteur est réfléchit par d'éventuels obstacles et est capté par le récepteur.

4- le signal reçu étant très atténué, on l'amplifie avec un montage non inverseur.

5- ce signal est alors comparé à une valeur constante grâce à un trigger.

6- le trigger renvoi 3,3V (1 logique) à la nanoboard en cas de réception d'un signal et 0V sinon

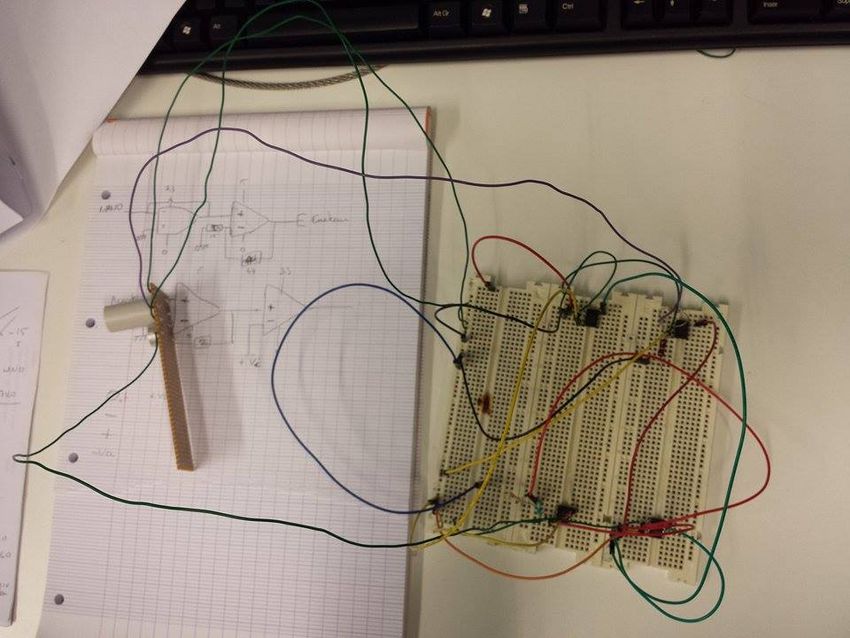

Photo sonar1.jpg

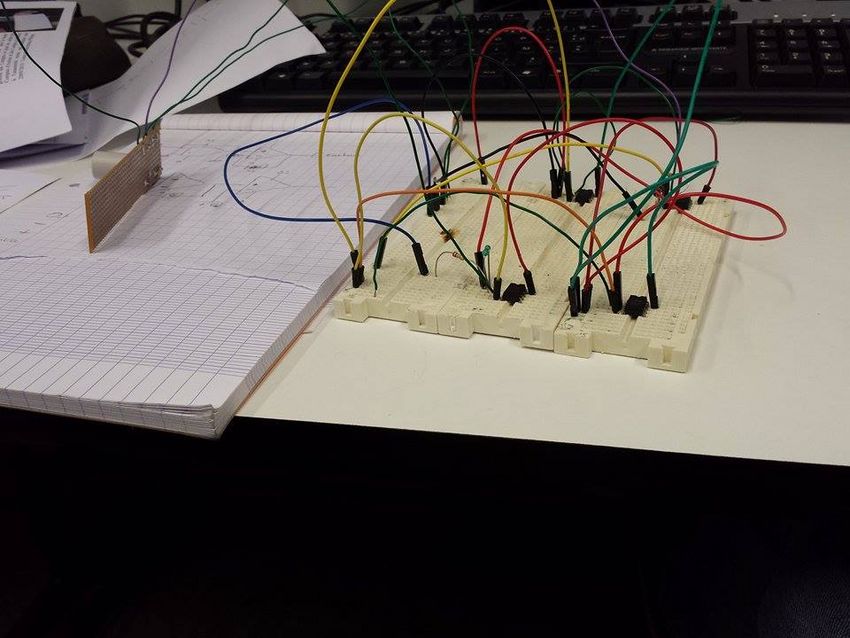

Photo sonar2.jpg

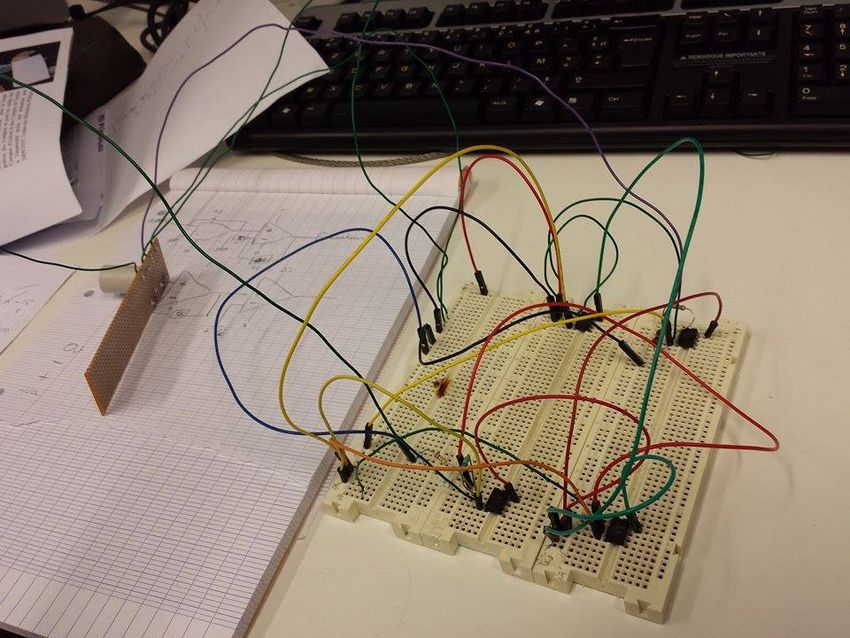

Photo sonar3.jpg

Partie informatique

Schema général

La partie informatique s'occupe de concevoir et réalisée une application web et un serveur pouvant communiquer entre eux en utilisant la technologie web socket.
Les deux étant dissocié tant d'un point de vue physique (l'application sur la machine de l'utilisateur / le serveur sur la Foxboard) que d'une point de vue programmation (application : html, css, javascript/ serveur : c).

Procédure de communication : Application ↔ Serveur

Initialisation

Transmission 1.png

Au démarrage, le serveur initialise plusieurs paramètres :
- la position du servomoteur à sa position d'origine (0 degrée)
- la vitesse maximale et minimale du servomoteur

Démarrage de l'acquisition

Transmission 2.png

Lors du lancement de l'acquisition, trois données sont envoyés de l'application Web vers le serveur :
- Un booléen acquisition (1: démarrage/ 0 : arrêt)
- Un entier correspondant à l'angle de balayage [20 à 90]
- Un entier correspondant à la vitesse

Acquisition

Transmission 3.png

Pendant l'acquisition, le serveur envoie en continue 2 données :
- l'angle réel (ou courant) du servomoteur
- la distance envoyée par le sonar

Arrêt de l'acquisition

Même procèdure que lors du démarrage, mais cette fois avec le bolléen acquisition à 0.

Méthode de transmission

Les données qui transitent entre l'application et le serveur se font grâce a la technologie WebSocket.
On concatène toute les données à envoyer dans une chaine de caractère avec un caractère 'espace' entre chaque.
A la réception on doit découper cette chaine de caractère afin de séparer chaque donnée puis on les converties en entier pour initialiser les variables correspondantes.


Application Web

L'application a été construite pour être à la fois simple et intuitive. Elle est codé en Html5/css3 et Javascript.
Elle utilise notamment l'outil CANVAS permettant de réaliser des dessins/animations en javascript. C'est un outil puissant et très modulable.


Screenshot de l'application

Elle possède :

- Un slider 'Angle' : permettant de modifier l'angle de balayage
- Un slider 'Distance' : permettant de modifier la distance maximale d'affichage
- Un slider 'Vitesse' : permettant de modifier la vitesse de balayage

A noté que lors de l'acquisition l'angle et la vitesse ne peuvent être modifié.

- Un bouton 'Lancer l'acquisition'
- Un bouton 'Stop'
- Un bouton 'Supprimer les données'

- Une checkbox 'Rotation' : permettant de faire une rotation a 180° du dessin

Tous ces éléments on été trouvé sur : www.foundation.com
