P1 Conception d'une pompe automatique à insuline

De Wiki d'activités IMA

Tuteurs : Belkacem Ould Bouamama
Projet de fin d'étude réalisé par Alice COFFIN et Amina FAHEM

Première semaine (18/09/17 : 24/09/17)

Objectif du Projet

Concevoir un système mécatronique représentant une pompe automatique d'injection d'insuline. Le produit final doit être une réalisation d'un prototype qui sera conçu au fabricarium de Polytech.

Description

Le remplacement du fonctionnement du pancréas pour l’équilibre de la glycémie est un challenge très important pour le confort des diabétiques insulinodépendant. Depuis peu de temps, des pompes fonctionnant en boucle ouverte sont proposées aux patients. Le profil du débit d'insuline à injecter est introduit manuellement en fonction des prescriptions du médecin. La problématique réside dans l'allure de la trajectoire de débit car il dépend d'un grand nombre de facteurs (activité physique, type d'alimentation, état du patient...). Ce projet est proposé par le laboratoire Cristal de Villeneuve d’Ascq et consiste en la réalisation d’un prototype de cette pompe avec une commande en boucle fermée c.à.d. en contre réaction du taux de glycémie avec des algorithmes de commande avancée.

Le diabète

Le diabète est une maladie caractérisée par un taux de sucre dans le sang anormalement élevé. Cela est due au manque d’une hormone appelée insuline, cette hormone est sécrétée par des îlots de Langerhans se trouvant au niveau du pancréas. Le diabète insulinodépendant est une maladie caractérisée par un déficit de cette hormone. Cette maladie est très dangereuse et peut même engendrer la mort du patient s’il n’est pas pris en charge. Elle peut également causer de grave complication (au niveau des yeux, des reins, du cœur et même des vaisseaux sanguins). Le patient doit réaliser le contrôle de sa glycémie lui-même et s’injecter les doses d’insuline nécessaire de manière à réguler son taux de sucre.

Les pompes à insuline

Le diabète est une maladie très contraignante, c’est pour cela que différents dispositifs ont été réalisés afin de faciliter la vie de ces patients. Les pompes à insuline en font partie. La pompe à insuline est un appareil réalisant des injections d’insuline à un patient atteint de diabète. Le patient programme sa pompe en fonction de valeurs qu’il mesure grâce à un capteur de glycémie. Ces pompes sont généralement constituées d’un réservoir d’insuline, d’un circuit électronique intégrant un moteur et une canule au bout de laquelle on trouvera une petite aiguille servant à injecter le produit (on appelle également cette partie le cathéter). Il existe à présent de nombreux modèle de pompe à insuline. Les principales entreprises qui réalisent ces pompes sont Medtronic, Animas ou encore Omnipod , mais ces dernières années, certain laboratoire se sont penchés sur la réalisation d’un pancréas artificiel.


Deuxième semaine (25/09/17 : 01/10/17)

Lors de cette semaine, nous avons répertorié l’ensemble des taches à réaliser afin de mener à bien le projet. Nous avons également commencé la réduction du modèle 3D précédemment réalisée lors du stage en diminuant les dimensions de ce dernier.

Xmind pompe.Png

Troisième semaine (02/10/17 : 08/10/17)

Nous avons donc terminé le modèle 3D avant de l’imprimer en 3D sur l'imprimante se trouvant au fabricarium. PI CAD S3.Png Nous avons également commencé à modéliser un moteur DC afin de comprendre son fonctionnement en analysant l'influence de chaque paramètre sur le système.


Quatrième semaine (09/10/17 : 15/10/17)

En assemblant les différentes pièces il est apparu que certaines dimensions n’étaient pas les bonnes. Nous avons donc réimprimé ces pièces.

Ci-dessous l’assemblage de notre prototype avec vis-écrou. Dimensions extérieures : 4 x 3.5 x 3.5 cm

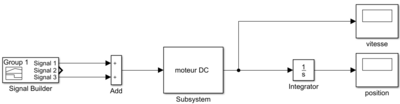

La modélisation du moteur DC sous Simulink a été poursuivi et les premières simulations réalisées avec des valeurs types. Il faut mesurer les valeurs pour notre moteur. PI simulink S4.Png
