Jorge Cabral & Hamza Fahim

Introduction

Le projet a pour but de mettre en place un réseau sur 2 salles du bâtiment E de polytech constitué de 2 routeurs, 2 commutateurs, 2 bornes Wifi et un serveur. Chaque groupe dispose de machines virtuelles sur le serveur, qui permettront de constituer chacun un domaine acheté sur GANDI. Les routeurs et commutateurs seront configurés à l'aide de netbooks configurés par nos soins.


Installation du réseau : connexion des routeurs, commutateurs, bornes WiFi et du serveur Cordouan

Archi reseau 2.png

Mise en place du serveur

Préparation et configuration des machines virtuelles

Création de la machine virtuelle

La machine virtuelle est crée sur le serveur Cordouan :

ssh root@cordouan.insecserv.deule.net


Création de la machine virtuelle :

xen-create-image --hostname=ima2a5-4fun --dhcp --dir=/usr/local/xen --dist=ascii --apt_proxy=http://proxy.polytech-lille.fr:3128 --force

Démarrage/Arrêt/Redémarrage de la machine virtuelle

Avant de démarrer la VM, nous devons modifierle fichier /etc/xen/ima2a5-4fun.cfg afin de rajouter le bridge. Il faut d'abord récuperer le nom du bridge avec la commande:

brctl show

Le du bridge est :IMA2a5 Ensuite nous remplaçons dans le fichier "ima2a5-4fun.cfg" la ligne contenant "vif = [ 'mac=00:16:3E:A8:74:CA']" par :

vif = [ 'mac=00:16:3E:A8:74:CA, bridge=IMA2a5']


Puis,nous pouvons démarrager la machine virtuelle :

xl create /etc/xen/ima2a5-4fun.cfg

et acceder à la VM :

xl console ima2a5-4fun

L'utilisateur étant:

user : root
password: c'est le contenu de ligne commençant par "Root Password" du fichier "/var/log/xen-tools/ima2a5-4fun.log"

Pour changer le password root, utiliser:

passwd


On peut revenir à la machine hôte sans arrêter la MV avec la combinaison

Ctrl + AltGr + ]

Arrêt de la machine virtuelle depuis l'hôte :

xl destroy ima2a5-4fun

Adaptation de la machine virtuelle à l'architecture réseau du projet

Coordonnées IP statiques de la machine virtuelle sur le fichier /etc/network/interfaces

iface eth0 inet static
       address 193.48.57.166
       netmask 255.255.255.240
       gateway 193.48.57.172

Personnalisation des points de montage /var et /home

Création de 2 volumes de 10GB sur la machine hôte :

lvcreate -L10G -n ima2a5-4fun-home virtual
lvcreate -L10G -n ima2a5-4fun-var virtual

Formatage des volumes :

mkfs.ext4 /dev/virtual/ima2a5-4fun-home
mkfs.ext4 /dev/virtual/ima2a5-4fun-var

Inclusion des volumes dans la machine virtuelle en modifiant /etc/xen/ima2a5-4fun.cfg :

root = '/dev/xvda2 ro'
disk = [
           'file:/usr/local/xen/domains/ima2a5-4fun/disk.img,xvda2,w',
           'file:/usr/local/xen/domains/ima2a5-4fun/swap.img,xvda1,w',
           'phy:/dev/virtual/ima2a5-4fun-home,xvdb1,w',
           'phy:/dev/virtual/ima2a5-4fun-var,xvdb2,w'
       ]

Afin de vérifier si tout est correct on arrête complétement la VM (et non pas rebboter) et on recréé la VM

puis, vérifier sur la machine hôte et la VM si les deux partitions on bien été créées avec la commande:

fdisk -l

Puis, on modifie le fichier /etc/fstable de la VM pour que l'OS les monte automatiquement au démarrage:

# <file system> <mount point>   <type>  <options>                                <dump>  <pass>
proc            /proc           proc    defaults                                   0       0
devpts          /dev/pts        devpts  rw,noexec,nosuid,gid=5,mode=620            0       0
/dev/xvda1      none            swap    sw                                         0       0
/dev/xvda2      /               xt4     noatime,nodiratime,errors=remount-ro       0       1
/dev/xvdb1      /home           ext4    defaults                                   0       2
/dev/xvdb2      /var            ext4    defaults                                   0       2


Installation des serveurs SSH, DNS et https

Installation du serveur apache :

apt install apache2

Installation du serveur ssh :

apt install openssh-server

Création du service sshd lancé au démarrage par runit :

mkdir /etc/service
mkdir /etc/service/sshd
touch /etc/service/sshd/run

configuration du fichier etc/service/sshd/run:

#!/bin/sh
ssh-ketgen -A >/dev/null 2>&1
[ -r conf ] && . ./conf
exec /usr/sbin/sshd -D $OPTS

Autorise l'exécution du fichier run

chmod +x /etc/service/sshd/run

Serveur DNS

Nous allons établir la configuration d'un serveur DNS primaire (votre serveur) et d'un serveurs DNS secondaires (celui de l'hébergeur) au cas où le primaire ne réponde plus aux requêtes DNS.

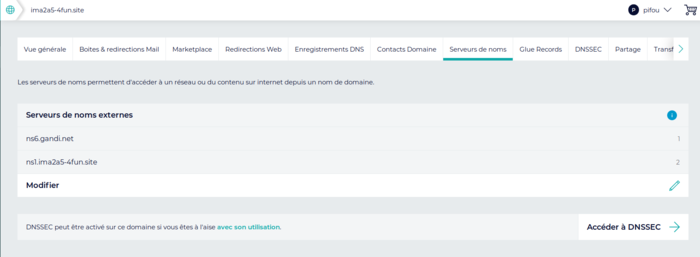

Config dns sur gandi :

Pour cela il faut commencer par allez sur gandi.net dans l'onglet nom de domaine :

il faut ajouter les serveurs de nom :

   ns6.gandi.net 217.70.177.40
   ns1.ima2a5-4fun.site 193.48.57.166
Serveur nom.png

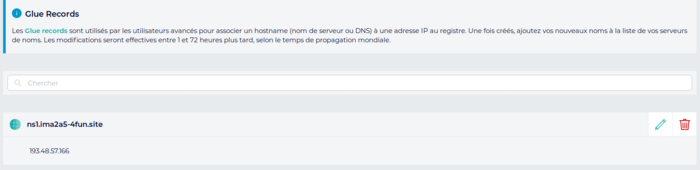

Ensuite sur l'onglet glue-record on lie l'adresse ip a notre nom de domaine :



Config sur la VM :

on rentre dans le répertoire bind : on crée le fichier db.ima2a5-4fun.site :

   $TTL    604800
   @       IN      SOA     ns1.ima2a5-4fun.site. root@ima2a5-4fun.site. (
                            19112026       ; Serial
                            604800         ; Refresh
                             86400         ; Retry
                           2419200         ; Expire
                            604800 )       ; Negative Cache TTL
   ;
   @       IN      NS      ns1.ima2a5-4fun.site.
   @       IN      NS      ns6.gandi.net.
           IN      A       193.48.57.166
   ns1     IN      A       193.48.57.166

Ensuite il faut allez dans le fichier /etc/bind/named.conf.options

option {
           dnssec-enable no;

           dnssec-validation auto;
           auth-nxdomain no;    # conform to RFC1035
           listen-on-v6 { any; };
           allow-transfer{"allowed_to_transfert";};
};
           acl "allowed_to_transfert"{
                   217.70.177.40/32;
           };

Ensuite il faut allez dans le fichier /etc/bind/named.conf.local pour configurer l'espace de noms et lui préciser quel fichier de configuration utiliser pour le DNS

zone "ima2a5-4fun.site"{
       type master;
       file "/etc/bind/db.ima2a5-4fun.site";
};

Pour finir on redémarre le service Bind9 :

service bind9 restart

Sécurisation de site web par certificat

Création du certificat avec OpenSSL :

openssl req -nodes -newkey rsa:2048 -sha256 -keyout ima2a5-4fun.key -out ima2a5-4fun.csr

il faut ensuite répondre aux questions suivante :

    Country Name (2 letter code) [AU]:FR
    State or Province Name (full name) [Some-State]:Nord
    Locality Name (eg, city) []:Lille
    Organization Name (eg, company) [Internet Widgits Pty Ltd]:Polytech Lille
    Organizational Unit Name (eg, section) []:IMA2A5
    Common Name (e.g. server FQDN or YOUR name) []:ima2a5-4fun.site
    Email Address []:hfahim@polytech-lille.net

    Please enter the following 'extra' attributes
    to be sent with your certificate request
    A challenge password []:IMAOK
    Optionnal informations :

Il faut acheter sur gandi le certificat, ensuite affecter le certificat .csr . Pour crée le certificat gandi doit s'assurer de la demande. Pour cela il y a plusieurs méthode mail, fichier ou dns. nous avons utiliser l’authentification par fichier qui doit être placer dans notre VM. la validation prend plus de 5H.

Ensuite on le .pem, le .crt et le .key aux emplacements suivants :

/etc/ssl/certs/ima2a5-4fun.site.crt

/etc/ssl/private/ima2a5-4fun.key

/etc/ssl/certs/GandiStandardSSLCA2.pem


Ensuite il faut modifier le fichier /etc/apache2/sites-available/000-ima2a5-4fun.site-ssl.conf

<VirtualHost 193.48.57.166:443>
    ServerName www.ima2a5-4fun.site:443
    ServerAlias ima2a5-4fun.site
    DocumentRoot /var/www/html/
    CustomLog /var/log/apache2/secure_acces.log combined
    SSLEngine on
    SSLCertificateFile /etc/ssl/certs/ima2a5-4fun.site.crt
    SSLCertificateKeyFile /etc/ssl/private/ima2a5-4fun.key
    SSLCertificateChainFile /etc/ssl/certs/GandiStandardSSLCA2.pem
    SSLVerifyClient None
</VirtualHost>

Et on ajoute une redirection

<VirtualHost 193.48.57.166:80>
    ServerName www.ima2a5-4fun.site
    ServerAlias ima2a5-4fun.site
    Redirect / https://www.ima2a5-4fun.site
</VirtualHost>

puis on active le module ssl

a2enmod ssl

Et active la configuration :

a2ensite 000-ima2a5-4fun.site-ssl.conf

pour finir en relance apache2

service apache2 restart

DNSSEC

Il faut activer DNSSEC en ajoutant l'option dnssec-enable yes; dans le fichier /etc/bind/named.conf.local.


On génère deux couples de clefs (ZSK et KSK) qui permettront de chiffrer ou déchiffrer les enregistrements.

dnssec-keygen -f KSK -a RSASHA256 -b 2048 -n ZONE ima2a5-4fun.site dnssec-keygen -a RSASHA256 -b 2048 -n ZONE ima2a5-4fun.site

Nous avons ensuite renommé ces clefs en ima2a5-4fun-zsk.key, ima2a5-4fun-zsk.private, ima2a5-4fun-ksk.key, ima2a5-4fun-ksk.private


/etc/bind/ima2a5-dnssec

On faut ajouter les include dans le fichier db.ima2a5-4fun.site

$include /etc/bind/ima2a5-dnssec/ima2a5-4fun-zsk.key $include /etc/bind/ima2a5-dnssec/ima2a5-4fun-ksk.key

Ne pas oublié d'incrémenter le serial pour que la modification soit prise en compte

Il faut signer la zone

dnssec-signzone -o ima2a5-4fun.site -k ima2a5-dnssec/ima2a5-4fun-ksk db.ima2a5-4fun.site ima2a5-dnssec/ima2a5-4fun-zsk


Verifying the zone using the following algorithms: RSASHA256.
Zone fully signed:
Algorithm: RSASHA256: KSKs: 1 active, 0 stand-by, 0 revoked
                     ZSKs: 1 active, 0 stand-by, 0 revoked

cela génere le fichier suivant :

db.ima2a5-4fun.site.signed

Dans le fichier named.conf.local on remplace

db.ima2a5-4fun.site

par

zone "ima2a5-4fun.site"{
       type master;
       file "/etc/bind/db.ima2a5-4fun.site.signed";
};

on fini par restart bind9 :

service bind9 restart

RAID 5

Pour effectuer le raid 5 il faut se connecté en ssh sur cordouan

et ensuite crée 3 disque de 1 GO

root@cordouan:~# lvcreate -L1G -n ima2a5-4fun-disk1 virtual
root@cordouan:~# lvcreate -L1G -n ima2a5-4fun-disk2 virtual
root@cordouan:~# lvcreate -L1G -n ima2a5-4fun-disk3 virtual

ensuite on fait pointer le système de fichiers sur nos 3 disques.

mke2fs /dev/virtual/ima2a5-4fun-disk1 mke2fs /dev/virtual/ima2a5-4fun-disk2 mke2fs /dev/virtual/ima2a5-4fun-disk3

dans la vm il faut ajouter dans le fichier de config les 3 ligne suivante

disk   = [
      'file:/usr/local/xen/domains/ima2a5-4fun/disk.img,xvda2,w',
      'file:/usr/local/xen/domains/ima2a5-4fun/swap.img,xvda1,w',
      'phy:/dev/virtual/ima2a5-4fun-home,xvdb1,w',
      'phy:/dev/virtual/ima2a5-4fun-var,xvdb2,w',
      'phy:/dev/virtual/ima2a5-4fun-disk1,xvdb3,w',
      'phy:/dev/virtual/ima2a5-4fun-disk2,xvdb4,w',
      'phy:/dev/virtual/ima2a5-4fun-disk3,xvdb5,w',

xl create /etc/xen/ima2a5-4fun.cfg

on install mdadm

puis on construis le volume RAID

mdadm --create /dev/md0 --level=5  --raid-devices=3 /dev/xvdb3 /dev/xvdb4 /dev/xvdb5


mdadm: /dev/xvdb3 appears to contain an ext2fs file system size=1048576K mtime=Thu Jan 1 00:00:00 1970 mdadm: /dev/xvdb4 appears to contain an ext2fs file system size=1048576K mtime=Thu Jan 1 00:00:00 1970 mdadm: /dev/xvdb5 appears to contain an ext2fs file system size=1048576K mtime=Thu Jan 1 00:00:00 1970 Continue creating array? y

Actuellement le raid5 fonctionne correctement mais il faut faire en sorte que a chaque démarrage de la vm il se charge

mdadm --monitor --daemonise /dev/md0

on rajoute la ligne suivante dans le fichier de config

/dev/md0 	/media/raid	ext4	defaults 	0	1

puis on formate le volume

mkdir /media/raid

Cryptage de données

Dans cette partie nous allons crée une partion dans une clé usb que nous allons crypté avec cryptsetup

Création de la partition avec fdisk

Pour visualiser notre clé usb on utilise la commande :

lsblk

Ensuite on utilise la commande fdisk pour supprimer ou crée une partitions

fdisk /dev/sda
Welcome to fdisk (util-linux 2.29.2).
Changes will remain in memory only, until you decide to write them.
Be careful before using the write command.

la commande p permet de lister toutes les partitions

Command (m for help): p
Disk /dev/sda: 7,2 GiB, 7736072192 bytes, 15109516 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0x2d4ec4c9

On remarque qu'il n'y a aucune donc on crée avec la commande "n" new

Command (m for help): n
Partition type
   p   primary (0 primary, 0 extended, 4 free)
   e   extended (container for logical partitions)
Select (default p): p
Partition number (1-4, default 1): 1
First sector (2048-15109515, default 2048): +2048
Value out of range.
First sector (2048-15109515, default 2048): 4000
Last sector, +sectors or +size{K,M,G,T,P} (4000-15109515, default 15109515): +5000M
Created a new partition 1 of type 'Linux' and of size 4,9 GiB.

j'ai créé une partion de 4.9 GiB

Cryptage de la partition

Pour crypé la clé usb on lance la commande suivante :

cryptsetup luksFormat -c aes -h sha256 /dev/sda1
WARNING!
========
Cette action écrasera définitivement les données sur /dev/sda1.
Are you sure? (Type uppercase yes): YES
Saisissez la phrase secrète : IMAOK
Vérifiez la phrase secrète : IMAOK

j'ai défini le mdp : IMAOK

on rentre dans le partition crypté avec la cmd suivante :

cryptsetup open --type luks /dev/sdb1 IMAG6 (on a utilisé la nouvelle syntax de cryptsetup)

on defini le en système de fichier

mkfs -t ext4 /dev/mapper/IMAG6

on le monte dans le repertoire /mnt

mount mkfs -t ext4 /dev/mapper/IMAG6 /mnt

on ajoute un fichier txt

umount /mnt

on ferme la partition crypté

cryptsetup luksClose IMAG6

Sécurisation Wifi par WPA2-EAP

Configuration des points d'accès Wi-Fi

Dans cette partie, on dispose de deux bornes wifi a configurer, la premiére en E306 et l'autre en E304, en utilisera le server FreeRadius pour l'identification. Tout d'abord effectuons un purge:

apt purge brltty

Puis:

1- Acceder à la configuration de la borne wifi :

minicom -os


On change la configuration pour: Port = /dev/ttyUSB0, 9600 bauds et sans control de flux

2- Se mettre en mode previligié :

enable
Password = "Cisco"


3- Se mettre en mode configuration :

config term

(On peut aussi verifier la configuration de la borne avec "show run")


NB : Les commandes 5 à 14, sont à faire pour chaque groupe de la promo.


4- Pour utiliser le system en 'authentication, authorization, and accounting', il faut cette commande :

aaa new-model


5- On crée un server radius pour un groupe :

radius-server host ip_groupe6 auth-port 1812 acct-port 1813 key mot_secret      // mot_secret : il faut en choisir un . Par exemple (pour notre groupe) "IMA2a5-4fun". Il faut pas l'oublier cra vous en aurez besoin pour la config de radius


6- On defini le server group :

aaa group server radius radius_groupe6                 // on remplace groupe6 par le nom de notre groupe "IMA2a5-4fun"


7- Puis, on associe à ce groupe de serveur le serveur créé sur la VM:

server ip_VM_groupe6 auth-port 1812 acct-port 1813


8- Ensuite, on defini le login et le groupe server par lequel l'utilisateur passera pour s'authentifier :

aaa authentication login eap_groupe6 group radius_groupe6   // remplacer groupe6 par le nom de notre groupe


9- On arrive à la création des SSID, protégé par la méthode WPA2-EAP :

dot11 ssid SSID_groupe6                                //  pour nous, groupe6="IMA2a5_4fun". Voir tableau Borne Wifi
vlan num_vlan
authentication open eap eap_groupe6
authentication network-eap eap_groupe6
authentication key-management wpa


10- Configurer les vlans des groupes :

interface Dot11Radio0                                  // on rentre d'abord dans l'interface Dot11Radio0
encryption vlan num_vlan mode ciphers aes-ccm tkip            // Où x est le numéro du vlan . Pour notre groupe x=7 Voir tableau Borne Wifi
ssid SSID_groupe6


Pour pouvoir se connecter au réseau, il faudra relier l'interfaces virtuelle à l'interface gigabites, via des 'bridge-groupe', et comme il y a plusieurs grouoes, il faut créer autant des sous-interfaces dot11radio0 et puis la relier aux sous-interfaces gigabites.


11- Créer une sous-interface pour chaque groupe, en donnant à l'instance le numéro du vlan :

interface dot11Radio0.num_vlan                         //  num_vlan a remplacer par le numéro du vlan  Voir tableau Borne Wifi
encapsulation dot1Q num_vlan
bridge-group num_vlan


12- Créer une sous-interface gigabite pour chaque groupe, en donnant à l'instance le numéro du vlan :

interface gigabite0.num_vlan                          //  num_vlan a remplacer par le numéro du vlan Voir tableau Borne Wifi
encapsulation dot1Q num_vlan
bridge-group num_vlan


13- Ajouter les SSID à l'interface Dot11Radio0

interface Dot11Radio0                                 // se mettre dans la bonne interface (i.e Dot11Radio0)
dot11 ssid SSID_groupe                                      // on remplace "groupe" par le nom du groupe de la promo  Voir tableau Borne Wifi


14- rendre les SSID visibles :

interface Dot11Radio0
mbssid                                                // Il faut rajouter l'option "mbssid" à l'interface Dot11Radio0
dot11 ssid SSID_groupe6                               //  pour notre groupe groupe6="IMA2a5_4fun"  Voir tableau Borne Wifi
mbssid guest-mode                                     // mettre les ssid en guest-mode pour qu'il soient visibles.


exit
exit
write
reload

15- Attribuer une ip à la borne

enable
conf t
int bvi1
ip address 10.60.0.100 255.255.255.0
exit
exit

SSID_groupe on peut maintenant pinger le routeur: ping 10.60.0.254 , mais le les VM

16-Il faut donc rajouter le gateway

enable
conf t
ip route 0.0.0.0 0.0.0.0 10.60.0.253
exit

maintenant on peut reussir à pinger les VM: ping 193.48.57.166

Mise en place du serveur FreeRadius

Cette partie se fait sur la VM!!!

Installation de freeradius:

apt-get install freeradius

Dans le fichier /etc/freeradius/3.0/users on ajoute la ligne:

jcabrald Cleartext-Password := "glopglop"

Dans le fichier /etc/freeradius/3.0/mods-enabled/eap on modifie la ligne:

eap{
    default_eap_type = peap
}

Dans le fichier /etc/freeradius/3.0//mods-enabled/mschap on décommente les lignes suivantes et modifie

use_mppe = yes
require_encryption = yes
require_strong = yes

et on ajoute la ligne suivante:

with_ntdomain_hack = yes


Dans le fichier /etc/freeradius/3.0/clients.conf rajouter le borne comme un client qui se connectera sur le server radius:

client access-point {                                // nom attribué au client
       ipaddr          = 10.60.0.100                //adresse ip de la borne
       secret          = secret_IMA2a5-4fun         //mot secret saisi lors de la configuration de la borne
}


Une fois toutes les confirations terminées, nous alons: -arrêter le server Freeradius

 service freeradius stop

-puis le relancer en mode debug afin de visualiser les reqûetes et logs

freeradius -X

Mise en place serveur DHCP

Une fois la configuration des bornes et de FreeRadius finie, nous devons rajouter un serveur DHCP sur la borne Wi-Fi. Ainsi, les utilisateur pourront avoir une adresse IP attribuée.

sur le terminal de confiration cisco:

ip dhcp pool groupe6       /goupe6 = "IMA2a5-4fun"
network 10.60.7.0
ns-server celui_de_polytech
ip dhcp pool IMA2a5-4fun  excluded-address 10.60.7.252 10.60.7.254


Ca n'a pas marché sur la borne. On le fait donc sur le routeur.

Crackage de la clé WEP

Etape 1: Installation de aircrack-ng

Pour installer aircrack-ng il nous faut etablir la connexion internet par Ethernet dans le eeepc Ensuite :

   apt-get install aircrack-ng

Comme le wifi du pc ne fonctionne pas correctement on utilise un module WI-FI Wi-pi pour le visualiser peripherique on utilise la commande

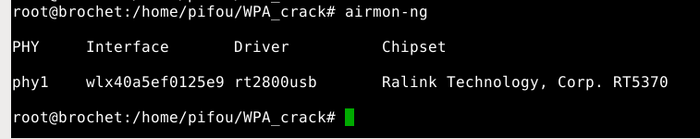

   airmon-ng (pour voir le nom du Wi-pi)
   airmon-ng start wlx40a5ef0125eg
Hf img1.png

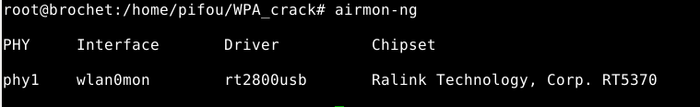

Ensuite il renomme le périphérique en wlan0mon

HF Img2.png

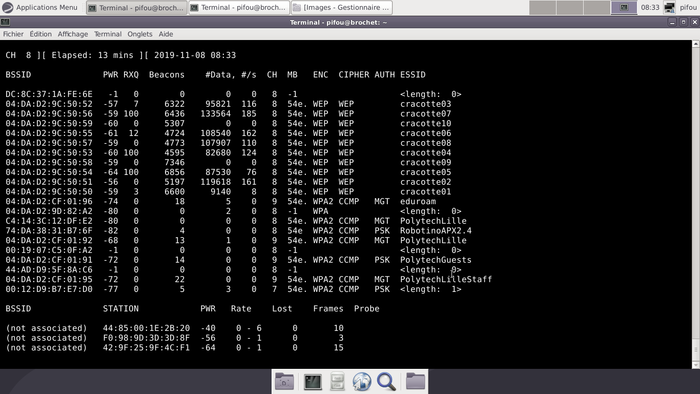

On peut ensuite ecouté le réseau avec la commande airodump-ng en spécifiant le canal -c et le module wi-fi utilisé

   airodump-ng -c 8 wlan0mon

On récupere l'adresse correspondante a cracotte 6 pour nous c'est 04:DA:D2:9C:50:55


Ensuite on capture les packets pour avoir assez IV pour cracker la clé wep cela crée un fichier .cap qu'on utilisera par la suite

   airodump-ng -w out -c 8 --bssid 04:DA:D2:9C:50:55 wlan0mon

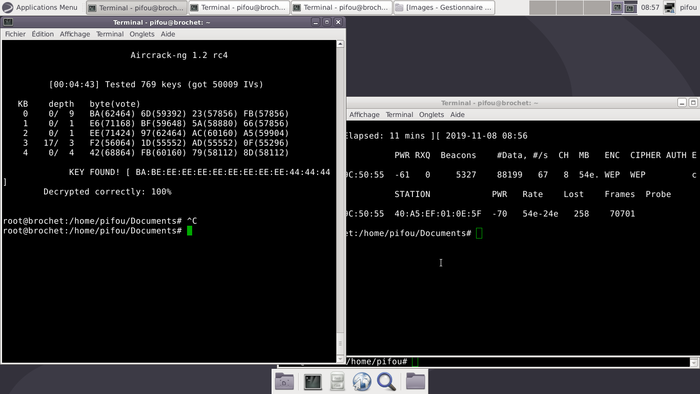

En parrallèle on lance aircrack pour effectuer des tentatives pour obtenir la clé wep

  aircrack-ng out-01.cap

Maintenant il faut attendre d'avoir assez donnée pour casser la clé wep sachant que avec 25 000 IV on a 50% de chance d'obtenir le mdp et 50 000 on 90% de chance



Cassage du WPA2

Dans cette partie, on utilisera la méthode du dictionnaire.

Pour le cassage du WPA on a besoin du handshake pour le recuperer on ecoute le réseau avec la commande airodump-ng

   airodump-ng -c 8 wlan0mon

On récupere l'adresse correspondante a Kracotte 6 pour nous c'est 04:DA:D2:9C:50:5D


Ensuite on doit récupérer le handshake pour ça on utilise airodump

   airodump-ng -c 2 --bssid 04:DA:D2:9C:50:5D -w -tplink wlan0mon

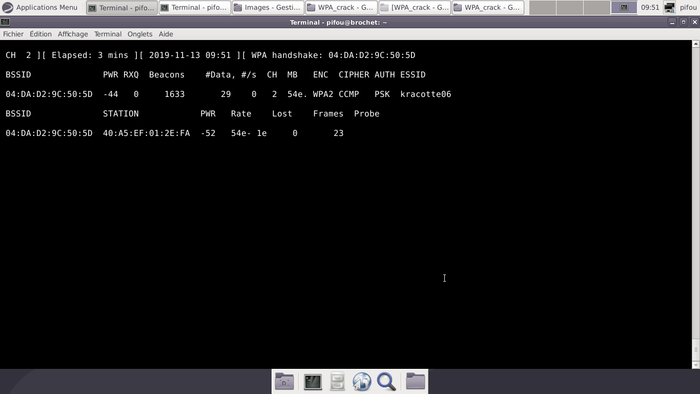

Recup handshake wpa 2.png

Cela nous crée un .cap avec le handshake

Comme la puissance de calcul et petite sur les eeepc on utilise une zabeth

on crée le dictionnaire avec crunch :

   crunch 8 8 0123456789 >> psw.txt

ensuite lance aircrack avec la commande suivante :

   aircrack-ng -0 -w dictionnaire.txt tplink-01.cap

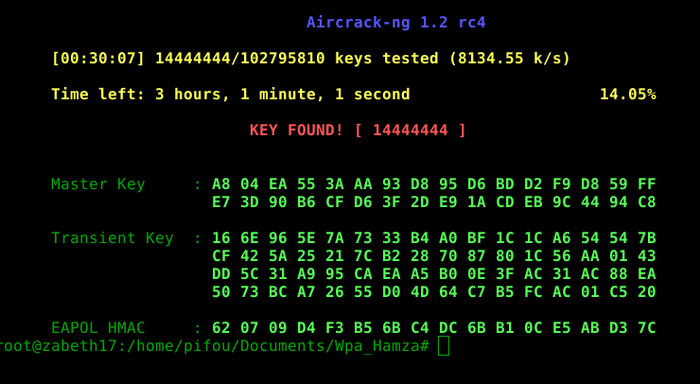

Wpa craked.png

au bout de 45min on trouve la clé wpa.






<VirtualHost *:80>

      ServerName ima2a5-4fun.site
      ServerAlias www.ima2a5-4fun.site
      DocumentRoot "/var/www/ima2a5-4fun"
      <Directory "/var/www/ima2a5-4fun">
              Options +FollowSymLinks
              AllowOverride all
              Require all granted
      </Directory>
      ErrorLog /var/log/apache2/error.ima2a5-4fun.site.log
      CustomLog /var/log/apache2/access.ima2a5-4fun.site.com.log combined

</VirtualHost>

_
