Enseignement de spécialité SE 2021/2022 Groupe 1 / B1

Chaîne de commande de système embarqué

Carte électronique

Version de la carte :

• carte à base d'ATMega16u2 (quartz boitier 3.2x2.5).

Carte réalisée en utilisant le logiciel Fritzing, KiCAD, ...

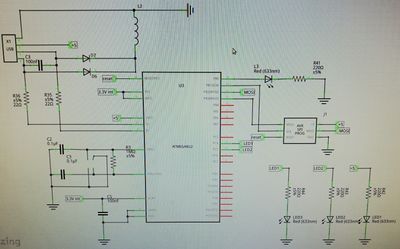

Schéma électronique de la carte :

Mon schéma électronique

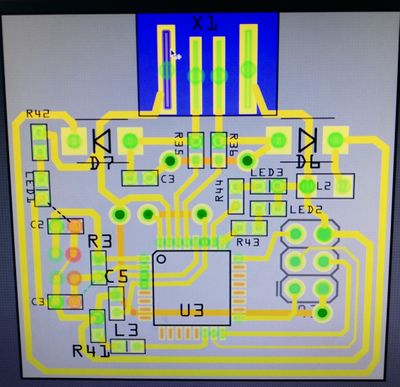

Résultat du routage :

Mon routage

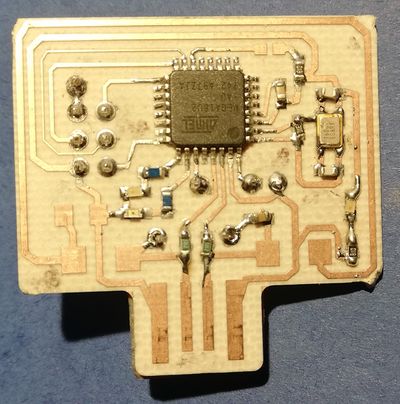

Photo de la carte soudée :

Ma carte

Etant donné que notre circuit ne fonctionne pas, nous ne pouvons mettre à disposition une vidéo de son fonctionnement.

Fichier Fritzing : Fichier:Peip2022AlexisCharlene.zip.

Proposition de correction : Fichier:Peip2022AlexisCharlene correction.zip, contour carte : .

Site Web

Par manque de temps, nous n'avons pas effectué de code PhP. Nous ne pouvons donc pas relier notre application aux serveurs.

Application mobile

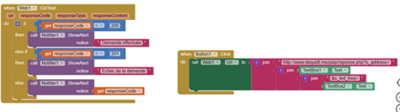

Partie principale des blocs de mon application :

Le coeur de mon application

Bilan

Lors de notre première séance nous avons choisi la carte électronique à base d'ATMega16u2 puis nous avons reproduit le schéma électronique de la carte sur le logiciel Fritzing.

Une fois le schéma réalisé nous avons pu commencer à réaliser le routage de la carte qui n’était pas simple et très technique. Cela nous a pris environ 2 séances pour avancer sur celui-ci.

Pendant la séance finale de 4h, nous avons pu réaliser la partie mobile de notre application à l’aide de MIT APP inventor, celle-ci n’est toutefois pas reliée au site Web (code HTML) car nous avons manqué de temps pour le faire.

Nous avons entièrement soudé les composants de notre carte sur les deux dernières heures ce qui était juste pour la terminer, on est donc restés un peu plus pour avoir la carte complète et pouvoir la tester. Malheureusement le test n’était pas concluant, on suppose qu’il a du y avoir un court-circuit ou un soucis avec la longueur (insuffisante) de la partie USB.
