Chaîne de commande de système embarqué

Cette page est un exemple. N'oubliez pas de remplacer GG par votre numéro de groupe et BB par votre numéro de binôme dans tous les noms de documents. Cliquez simplement sur le lien rouge pour téléverser un document.

Carte électronique

Version de la carte :

  • carte à base d'ATTiny85 ;
  • carte à base d'ATTiny84 ;
  • carte à base d'ATMega16u2 (quartz boitier 3.2x2.5 ou FA238 ou HC-49/S).

Carte réalisée en utilisant le logiciel Fritzing, KiCAD, ...

Routage de la carte : Fichier:Peip2022JulietteSimon.zip. Proposition de correction Fichier:Peip2022JulietteSimon-AB.zip.

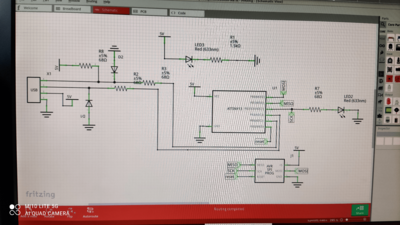

Schéma électronique de la carte :

Mon schéma électronique

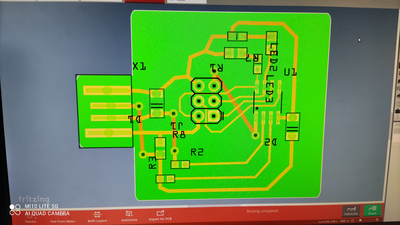

Résultat du routage :

Mon routage

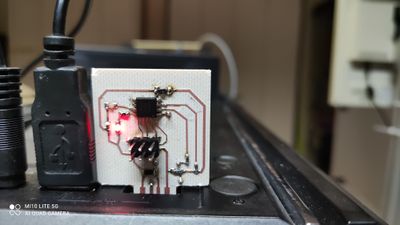

Photo de la carte soudée :

Ma carte

Vidéo très courte de la carte en fonctionnement :

Media:2021_ES_1_2_carte.mp4

Site Web

Code de la page PHP (toujours un espace en première colonne) :

<html>
<head>
   <meta charset="utf-8" />
   <title>
      Test Formulaire PHP
   </title>
</head>
<body>

Valeurs reçues:

  • Adresse du serveur = <?php echo $_GET['s_address']; ?>
  • Fréquence de la LED = <?php echo $_GET['s_led_freq']; ?>
</body>
</html>

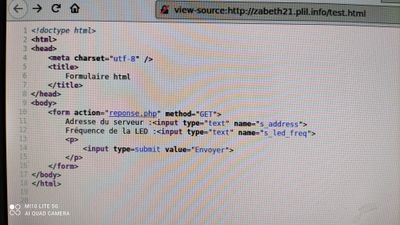

Copie écran du formulaire HTML :

Mon formulaire Web

Application mobile

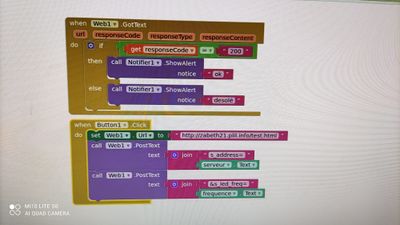

Partie principale des blocs de mon application :

Le coeur de mon application

remarque : pour s'assurer que la frequence soit un nombre , il suffit de selectionné la case "numbersonly" dans la partie desiner

Bilan

nous avons fini l'ebauche de l'application mobile , de l'application web et nous les avons connecté. une fois la carte créé, imprimé, soudé et programmé . nous avons verifier quelle repond bien aux commandes exterieurs (vidéo a l'appuie). il nous resterai a modifier le php afin de lier la carte aux applications

Eventuellement la vidéo brève du fonctionnement complet de la chaîne de commande :

Media:2021_ES_1_2_bilan.mp4

bonne vacance ;) et joyeux noel !!!
