Chaîne de commande de système embarqué

Carte électronique

Version de la carte :

  • carte à base d'ATTiny85 ;
  • carte à base d'ATTiny84 ;
  • carte à base d'ATMega16u2 (quartz boitier 3.2x2.5 ou FA238 ou HC-49/S).

Carte réalisée en utilisant le logiciel Fritzing, KiCAD, ...

Proposition de correction de la carte : Fichier:Peip2022MartinMatthieu.zip.

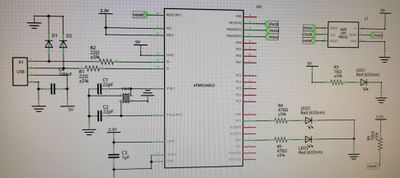

Schéma électronique de la carte :

Mon schéma électronique

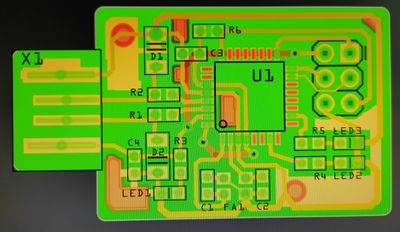

Résultat du routage :

Mon routage

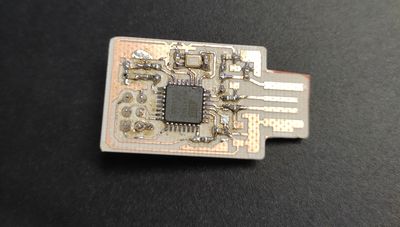

Photo de la carte soudée :

Ma carte

A noter que mise à part le micro-processeur, rien n'était soudé de base.

Vidéo très courte de la carte en fonctionnement :

Media:2021_ES_1_3_carte.mp4

Nous avons seulement fait en sorte que la lumière s'allume dès qu'elle est branchée, nous n'avons pas pu la contrôler à distance.

Site Web

Comme la quasi-totalité des groupes, nous avons utilisé le site de test et nous n'avons donc aucun code PHP ou HTML à fournir.

Application mobile

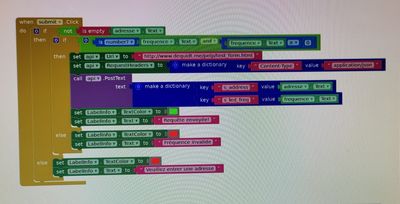

Partie principale des blocs de mon application :

Le coeur de mon application

Nous avons utilisé le site de test pour l'application. Malheureusement, le code n'est probablement pas fonctionnel car nous n'avons pas eu de précision sur le fonctionnement dudit site.

Bilan

En conclusion, nous avons donc réussi à souder entièrement la carte et la rendre semi-fonctionnelle; malheureusement, nous n'avons pas pu mettre en place l'application contrôlant à distance la carte par manque de temps et organisation.
