Chaîne de commande de système embarqué

Cette page est un exemple. N'oubliez pas de remplacer GG par votre numéro de groupe et BB par votre numéro de binôme dans tous les noms de documents. Cliquez simplement sur le lien rouge pour téléverser un document.

Carte électronique

Version de la carte :

  • carte à base d'ATTiny85 ;
  • carte à base d'ATTiny84 ;
  • carte à base d'ATMega16u2 (quartz boitier 3.2x2.5 ou FA238 ou HC-49/S).

Carte réalisée en utilisant le logiciel Fritzing, KiCAD, ...

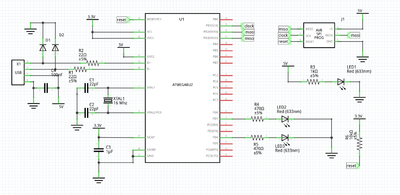

Schéma électronique de la carte :

Mon schéma électronique

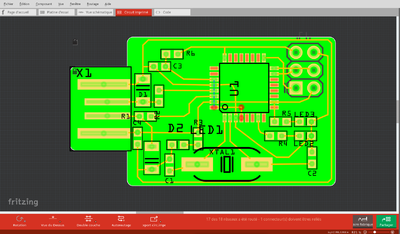

Résultat du routage :

Mon routage

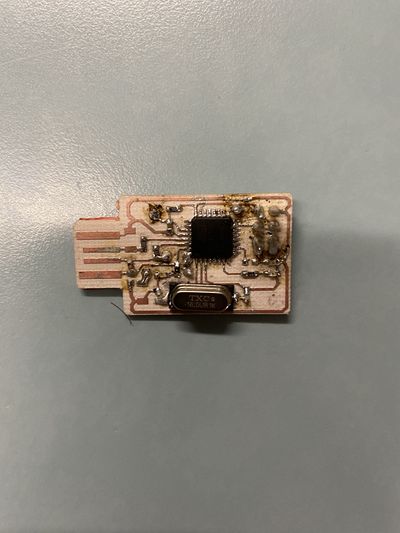

Photo de la carte soudée :


Ma carte


Vidéo très courte de la carte en fonctionnement :

Media:2021_ES_01_04_carte.mp3

Fichier Frtizing : Fichier:Peip2022TariqRomain.zip.

Proposition de correction : Fichier:Peip2022TariqRomain correction.zip.

Site Web

Code de la page PHP (toujours un espace en première colonne) :

 <html>

<head>

  <meta charset="utf-8" />
  <title>
     Test Formulaire PHP
  </title>

</head> <body>

Valeurs reçues:

  • Adresse = <?php $_GET["s_address"];?>
  • Fréqunce de la LED = <?php $_GET["s_led_freq"];?>

</body>

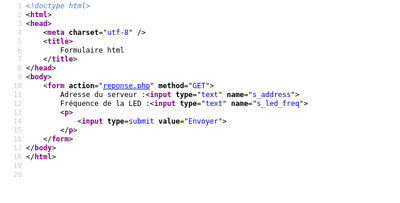

</html> Copie écran du formulaire HTML :

Mon formulaire Web

Application mobile

Partie principale des blocs de mon application :

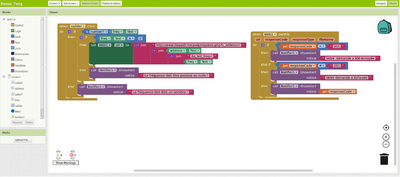

Le coeur de mon application

Bilan

Nous avons soudé la carte, fais le code de l'application mobile et il nous manque le code php ! Le routage n'est pas correcte ,c'est pourquoi nous avons utilisé la correction !

Eventuellement la vidéo brève du fonctionnement complet de la chaîne de commande :

Media:2021_ES_G1_BB_bilan.mp4

Fichier Fritzing : Fichier:Peip2022TariqRomain.zip
