Paul Quique Joseph Floret Antoine Simon

Chaîne de commande de système embarqué

Nous avons réalisé une carte que l'on peut connecter à un ordinateur. Un serveur web tourne sur cet ordinateur. Une application permet d'envoyer une requête à ce serveur pour faire clignoter une led soudée sur la carte à une fréquence controlable !

Carte électronique

Version de la carte :

  • carte à base d'ATTiny85 ;

Carte réalisée en utilisant le logiciel Fritzing, KiCAD, ...

Schéma électronique de la carte :

Mon schéma électronique

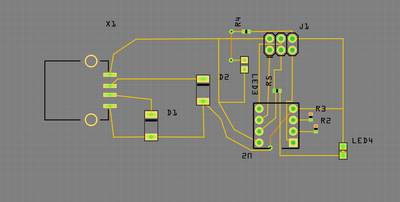

Résultat du routage :

Mon routage

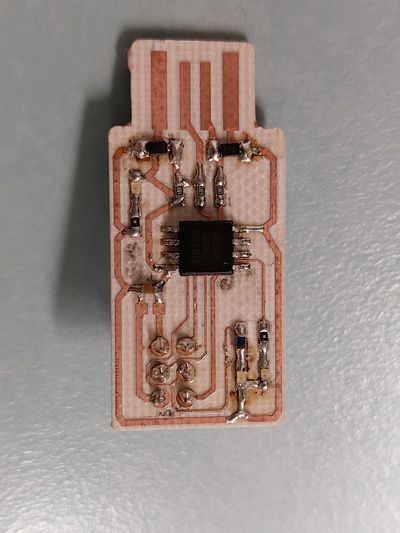

Photo de la carte soudée :

Ma carte

Vidéo très courte de la carte en fonctionnement :

Media:2021_ES_1_9_carte.mp4

Site Web

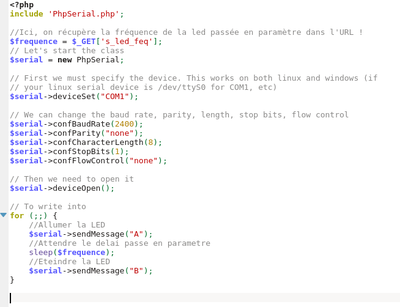

Code de la page PHP (en photo):

Mon formulaire Web

Copie écran du formulaire HTML :

Mon formulaire Web

Application mobile

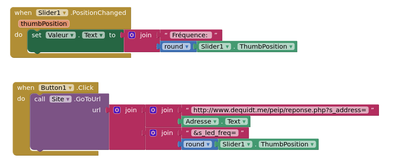

Partie principale des blocs de mon application (on laissé le WebViewer pour tester le code):

Le coeur de mon application

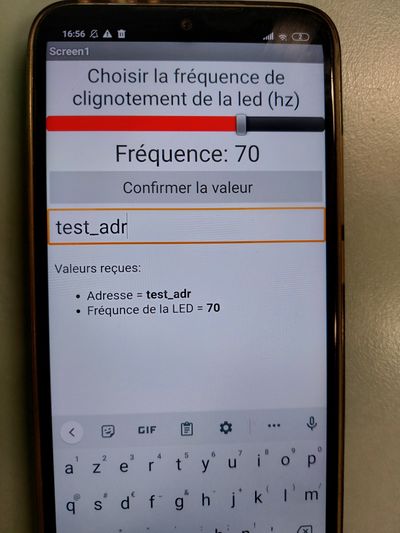

Mon appli en fonctionnement (on a installé l'apk sur notre téléphone et on a fait bouger le slider):

Appli en fonctionnement

Bilan

Nous avons réussi à obtenir une carte qui marche et à établir la liaison entre l'application et le serveur web, mais nous n'avons pas réussi à faire clignoter la led avec le language c.

(Nous avons testé notre carte avec un multimètre pour nous assurer qu'elle fonctionnait. Nous avons aussi vérifié que la led verte s'allumait lors du branchement!)

Media:2021_ES_1_9_bilan.mp4
