Chaîne de commande de système embarqué

Cette page est un exemple. N'oubliez pas de remplacer GG par votre numéro de groupe et BB par votre numéro de binôme dans tous les noms de documents. Cliquez simplement sur le lien rouge pour téléverser un document.

Carte électronique

Version de la carte :

  • carte à base d'ATTiny85 ;
  • carte à base d'ATTiny84 ;
  • carte à base d'ATMega16u2 (quartz boitier 3.2x2.5 ou FA238 ou HC-49/S).

Carte réalisée en utilisant le logiciel Fritzing, KiCAD, ...

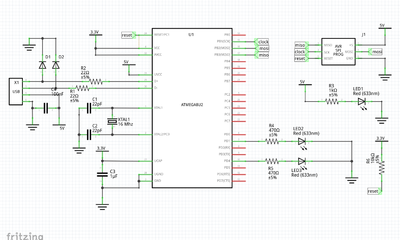

Schéma électronique de la carte :

Mon schéma électronique

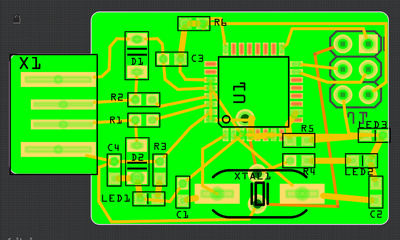

Résultat du routage :

Mon routage

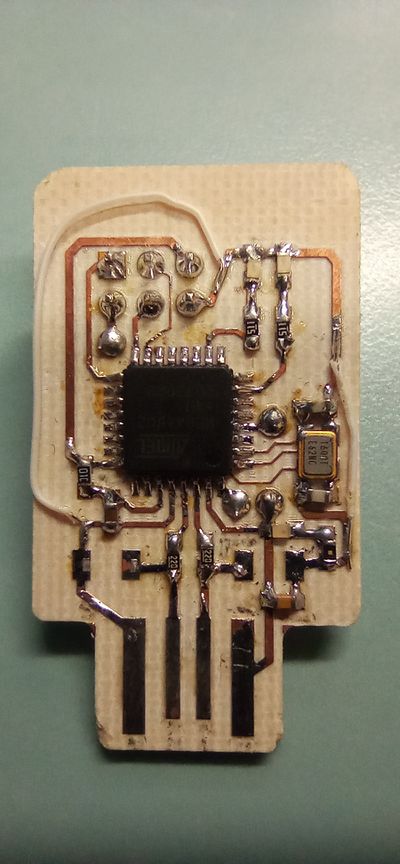

Photo de la carte soudée :

Ma carte

Vidéo très courte de la carte en fonctionnement :

Media:2021_ES_01_06_carte.mp4

Fichier Fritzing : Fichier:Peip2022ThomasTitouan.zip.

Site Web

Code de la page PHP (toujours un espace en première colonne) :


 <html>

<head>

  <meta charset="utf-8" />
  <title>
     Formulaire PHP
  </title>

</head> <body>

Valeurs reçues:

  • Adresse = <?php echo $_GET["s_address"];?>
  • Fréquence de la LED = <?php echo $_GET["s_led_freq"];?>

</body>

</html>

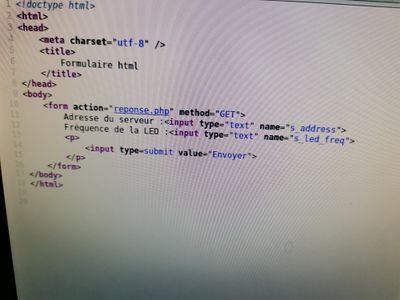

Copie écran du formulaire HTML :

Mon formulaire Web

Application mobile

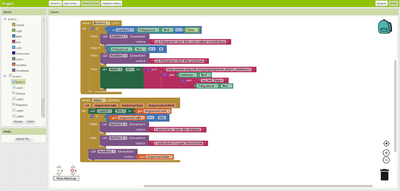

Partie principale des blocs de mon application :

Le coeur de mon application

Bilan

Séance 1 : Découverte du projet et début du routage.

Séance 2 : Nous avons continué le routage.

Séance 3 : Récupếration impossible de notre travail précedent, nous avons dû recommencer. Concernant le routage, certains de nos composants n'étant pas les bons, nous avons du utiliser une carte déja faite.

Séance 4 : Il n'y avait plus de carte à souder, nous avons donc obtenu une carte déja soudée. Découverte des applications à réaliser et début de l'application mobile.

Séance 5 : Fin de l'application mobile et application web, test de la carte

Nous avons eu des difficultés concerant le routage durant les deux premières séances étant donné que nous avions le processeur le plus gros et donc le plus technique. Afin d'avancer, nous avons finalement dû utiliser un routage déja réalisé, nous avons cependant pu comprendre nos erreurs et avons eu l'occasion de découvrir la démarche de réalisation d'une simple carte. Les parties applications (mobile et web) ont été bien plus rapide et même si nous n'arrivons pas a faire fonctionnner notre code pour l'application mobile, celui-ci nous semble correct et cohérent.L'application web s'est avéré plus simple que nous ne l'imaginions et l'utilisation d'un formulaire php troyvé sur le site officiel nous a fait gagner du temps.


Eventuellement la vidéo brève du fonctionnement complet de la chaîne de commande :

Media:2021_ES_G1_B6_bilan.mp4
