Chaîne de commande de système embarqué

Cette page est un exemple. N'oubliez pas de remplacer GG par votre numéro de groupe et BB par votre numéro de binôme dans tous les noms de documents. Cliquez simplement sur le lien rouge pour téléverser un document.

Carte électronique

Version de la carte :

  • carte à base d'ATTiny85 ;
  • carte à base d'ATTiny84 ;
  • carte à base d'ATMega16u2 (quartz boitier 3.2x2.5 ou FA238 ou HC-49/S).

Carte réalisée en utilisant le logiciel Fritzing, KiCAD, ...

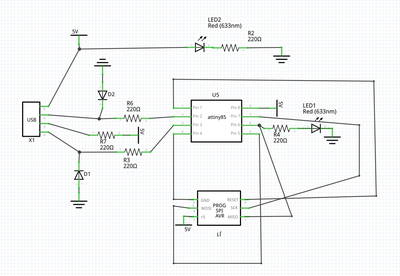

Schéma électronique de la carte :

Notre schéma électronique

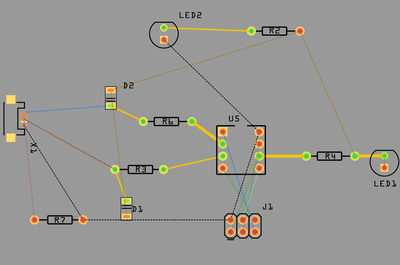

Résultat du routage :

Notre routage

À cause de notre retard nous avons été contraints d'utiliser le modèle donné par nos enseignants. De ce fait, on nous a donnés une carte incomplète où l'on devait souder une résistance, une LED verte ainsi que le connecteur ISP

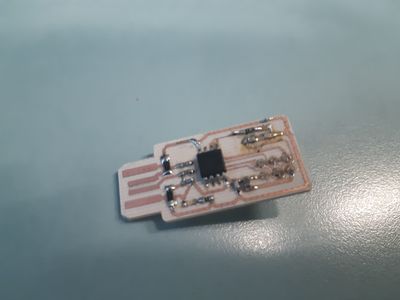

Photo de la carte soudée :

Notre carte

Vidéo très courte de la carte en fonctionnement :

Media:2021_ES_01_07_carte.mp4

Fichier Fritzing : Fichier:Peip2022LouisJibril.zip.

Site Web

Code de la page PHP (toujours un espace en première colonne) :

 <?php
 ...
 ?>

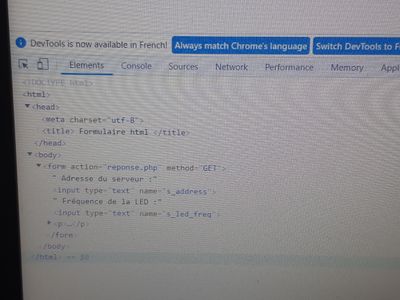

Copie écran du formulaire HTML : www.dequidt.me/peip/test_form.html

Mon formulaire Web

Application mobile

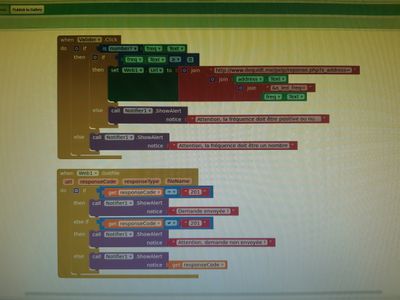

Partie principale des blocs de mon application :

Le coeur de mon application

Bilan

J'indique où j'en suis arrivé en fin de séances.

Séance 1: Schématisation de la carte

Séance 2: Introduction robotique mobile

Séance 3: Schématisation de la carte(encore) + Début routage

Séance 4: Routage de la carte

Séance 5-6: Soudure + Programmation

Nous sommes arrivés à la programmation de l'application mobile avec MIT App Inventor qui permettra de régler le clignotement de la LED sur la carte

Eventuellement la vidéo brève du fonctionnement complet de la chaîne de commande :

Media:2021_ES_01_07_bilan.mp4
