Chaîne de commande de système embarqué

Cette page est un exemple. N'oubliez pas de remplacer GG par votre numéro de groupe et BB par votre numéro de binôme dans tous les noms de documents. Cliquez simplement sur le lien rouge pour téléverser un document.

Carte électronique

Version de la carte :

  • carte à base d'ATTiny85 ;
  • carte à base d'ATTiny84 ;
  • carte à base d'ATMega16u2 (quartz boitier 3.2x2.5 ou FA238 ou HC-49/S).

Carte réalisée en utilisant le logiciel Fritzing, KiCAD, ...

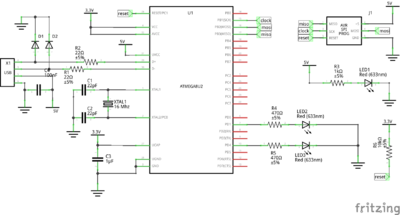

Schéma électronique de la carte :

Mon schéma électronique

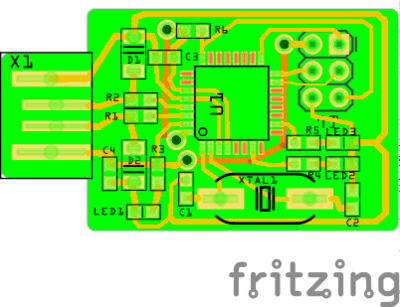

Résultat du routage :

Mon routage

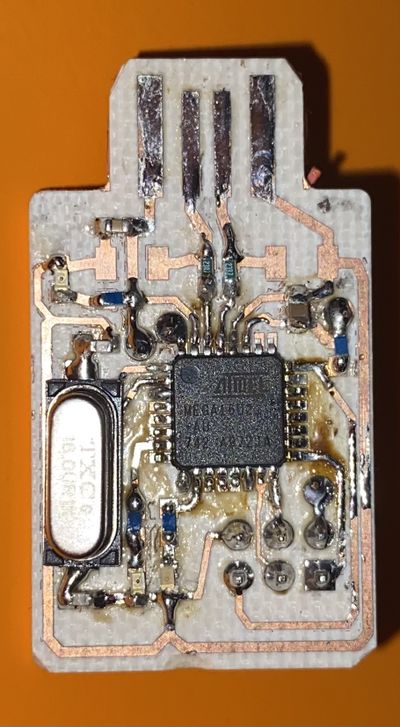

Photo de la carte soudée :

Ma carte

Vidéo très courte de la carte en fonctionnement :

Media:video_carte_elh_dut.mp4

Site Web

Code de la page PHP (toujours un espace en première colonne) :

<html>
<head>
  <meta charset= "utf-8" />
  <title>
    Test formulaire php
  </title>
</head>
<body>

Valeurs reçues :

Adresse du serveur = <?php echo $_GET['s_address']; ?>
Fréquence de la led = <?php echo $_GET['s_led_freq']; ?>

 </body>
 </html>

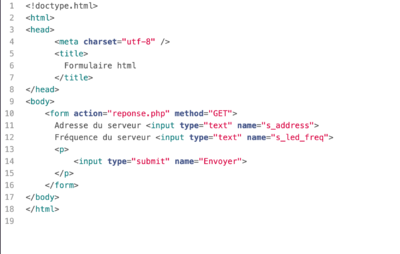

Copie écran du formulaire HTML :

Mon formulaire Web

Application mobile

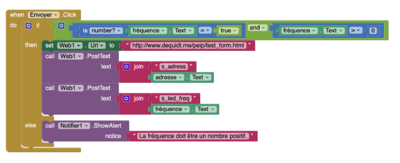

Partie principale des blocs de mon application :

Le coeur de mon application

Bilan

Séance 1 : Lors de cette première séance, nous avons découvert le projet sur lequel nous allions travailler durant les semaines qui ont suivi et avons commencé le schéma électronique de notre carte.

Séance 2 : Nous avons terminé le schéma électronique de notre carte avec l'aide du professeur et avons commencé le routage de notre carte.

Séance 3 : Nous avons terminé le routage de notre carte.

Séance 4 : Nous avons commencé et terminé la soudure de notre carte.

Séances 5/6 : Nous avons, non sans difficulté, programmé notre carte et commencé la programmation de notre application web. Par manque de temps, nous n'avons pas pu effectué la partie html et avons donc utilisé le site exemple pour pouvoir relier notre application web aux serveurs.

Conclusion : Ces 6 séances de deux heures nous ont permis d'en apprendre d'avantage sur la spécialité systèmes embarqués.
