Chaîne de commande de système embarqué

Cette page est un exemple. N'oubliez pas de remplacer GG par votre numéro de groupe et BB par votre numéro de binôme dans tous les noms de documents. Cliquez simplement sur le lien rouge pour téléverser un document.

Carte électronique

Version de la carte :

  • carte à base d'ATTiny85 ;
  • carte à base d'ATTiny84 ;
  • carte à base d'ATMega16u2 (quartz boitier 3.2x2.5 ou FA238 ou HC-49/S).

Carte réalisée en utilisant le logiciel Fritzing, KiCAD, ...

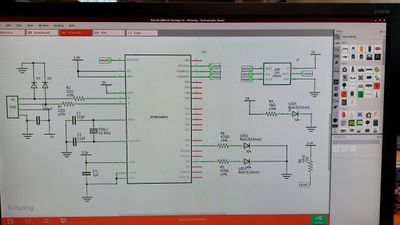

Schéma électronique de la carte :

Mon schéma électronique

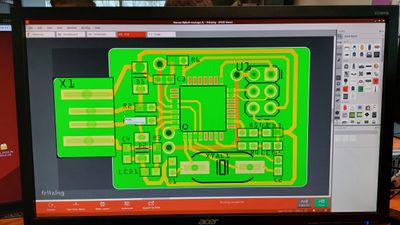

Résultat du routage :

Mon routage

Photo de la carte soudée :

Ma carte

Vidéo très courte de la carte en fonctionnement :

Media:2021_ES_GG_BB_carte.mp4

Site Web

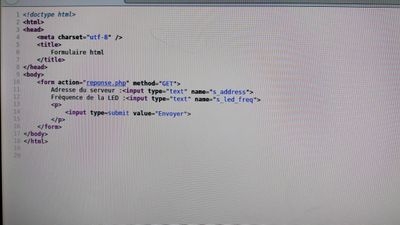

Code de la page PHP (toujours un espace en première colonne) :

 <meta charset="utf-8" />
 <title>
 Test formulaire PHP
 </title>

code de reponse.php <html> <head> </head> <body>

Valeurs recues:
- Adresse= <?php echo $_GET['s_address']; ?>
-Fréquence de la LED = <?php echo $_GET['s_led_freq']; ?>

</body> </html> Copie écran du formulaire HTML :

Mon formulaire Web

Application mobile

Partie principale des blocs de mon application :

Le coeur de mon application

Bilan

J'indique où j'en suis arrivé en fin de séances.

Séance 1: Nous avons commencer le schéma électronique de la carte.

Séance 2 : Nous avons fini le schéma électronique avec l'aide du professeur.

Séance 3: Nous avons fait le routage de la carte et commencé la soudure de la carte.

Séance 4 : Nous avons avancé sur la soudure

Séance 5/6: Nous avons fini la soudure et commencé l'application web et mobile.

Bilan final:

Malgré des difficultés lors de la soudure ainsi que dans la réalisation de l'application mobile nous avons pu en apprendre plus sur la spécialité SE. A cause de soucis informatique, nous avons dûs utiliser le schéma électronique fourni par le professeur cependant la réalisation du routage a été réalisée sans encombre a part le fil reliant la terre au reste de la carte.

Eventuellement la vidéo brève du fonctionnement complet de la chaîne de commande :

Media:2021_ES_02_07_bilan.mp4
