Enseignement de spécialité SE 2021/2022 Groupe 3 / B1

Chaîne de commande de système embarqué

Carte électronique

Version de la carte :

• carte à base d'ATMega16u2 (quartz boitier 3.2x2.5 ou FA238 ou HC-49/S).

Carte réalisée en utilisant le logiciel Fritzing

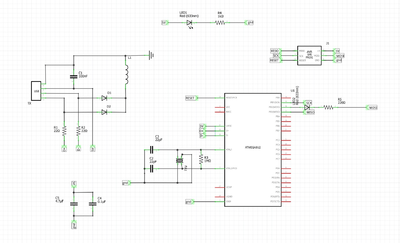

Schéma électronique de la carte :

Mon schéma électronique

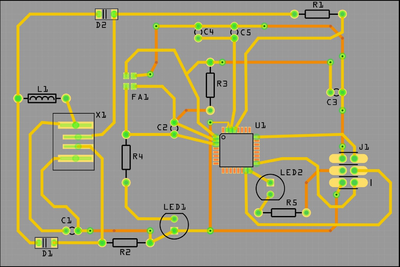

Résultat du routage :

Mon routage

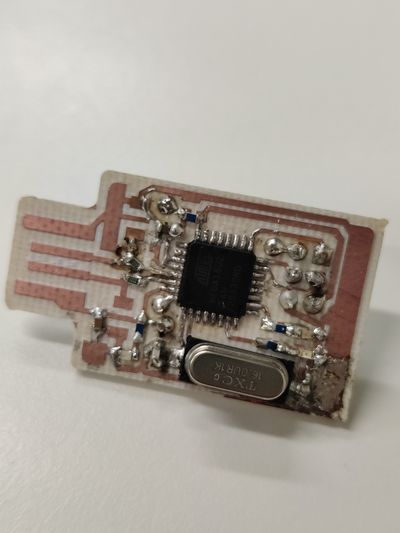

Photo de la carte soudée :

Ma carte

Vidéo très courte de la carte en fonctionnement :

Media:2021_ES_03_01_carte.mp4

Site Web

Code de la page PHP (toujours un espace en première colonne) :

<?php
include 'PhpSerial.php';
 $serial = new PhpSerial;
 $serial->deviceSet("COM1");
 $serial->confBaudRate($_REQUEST["s_led_freq"]);
 $serial->confParity("none");
 $serial->confCharacterLength(8);
 $serial->confStopBits(1);
 $serial->confFlowControl("none");
 $serial->deviceOpen();
 $serial->sendMessage("A");
?>"

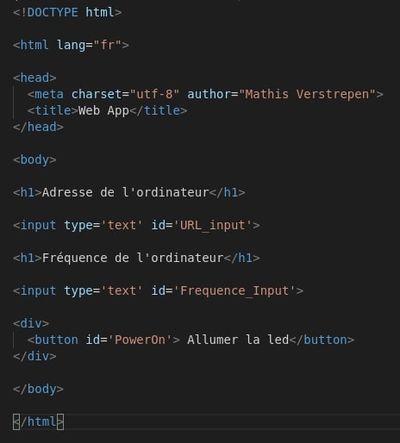

Copie écran du formulaire HTML :

Mon formulaire Web

Application mobile

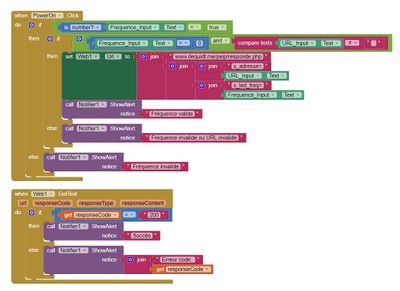

Partie principale des blocs de mon application :

Le coeur de mon application

Bilan

Cours 1 : Application mobile quasiment terminée

Cours 2 : Schéma electronique terminé

Cours 3 : Début du routage

Cours 4 : Fin du routage / Début site web

Cours 5 : Soudage des composants
