Chaîne de commande de système embarqué

Cette page est un exemple. N'oubliez pas de remplacer GG par votre numéro de groupe et BB par votre numéro de binôme dans tous les noms de documents. Cliquez simplement sur le lien rouge pour téléverser un document.

Carte électronique

Version de la carte :

  • carte à base d'ATTiny85 ;


Carte réalisée en utilisant le logiciel Fritzing, KiCAD, ...

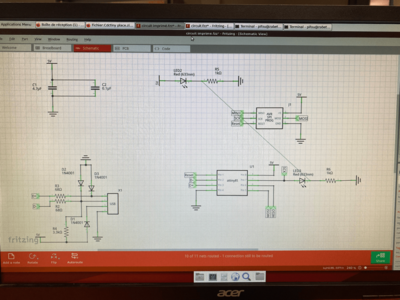

Schéma électronique de la carte :

Mon schéma électronique

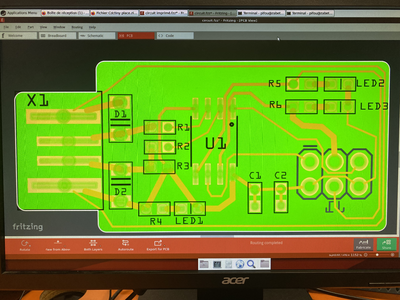

Résultat du routage :

Mon routage

Ceci est la version non corrigée du routage. Une version corrigée proposée est disponible ci-dessous (fichier zip).


Carte à imprimer :

Fichier:2021 ES G3 B2 PRINT.zip

Correction proposée : Fichier:Peip2022Armand.zip.

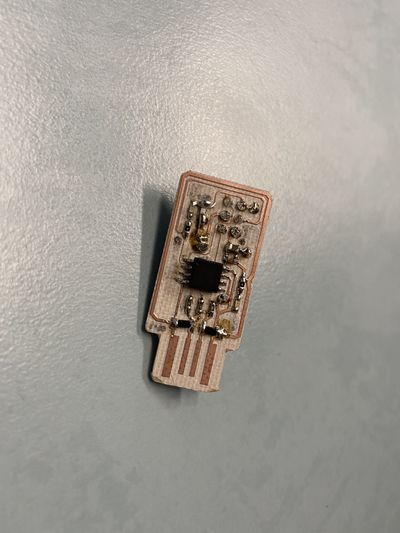

Photo de la carte soudée :

Ma carte

Photo de la carte soudée. Deux fils passent sous la carte.


Vidéo très courte de la carte en fonctionnement :

Media:2021_ES_G3_B2_carte.mp4

Je n'ai pas pu mettre de vidéo car je n'ai pas programmé l'application Web. Cependant les leds fonctionnent.

Site Web

Code de la page PHP (toujours un espace en première colonne) :

 <?php
 ...
 ?>

Copie écran du formulaire HTML :

Je n'ai pas compris comment faire cette partie et je n'ai pas réussi à avoir un enseignant pour m'expliquer.

Application mobile

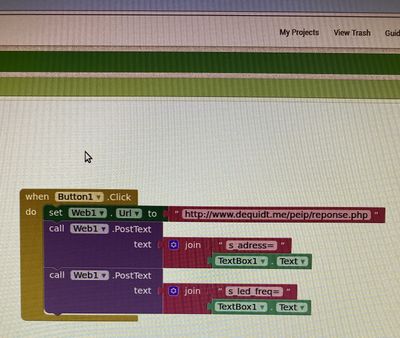

Partie principale des blocs de mon application :

Le coeur de mon application

Bilan

Au cours de ces séances, j'ai pu faire un circuit imprimé sur une base d'ATTiny85. Malheureusement, étant seul dans mon groupe, je n'ai pas eu le temps de programmer le site Web.

Media:2021_ES_G3_B2_bilan.mp4
