Chaîne de commande de système embarqué

Cette page est un exemple. N'oubliez pas de remplacer GG par votre numéro de groupe et BB par votre numéro de binôme dans tous les noms de documents. Cliquez simplement sur le lien rouge pour téléverser un document.

Carte électronique

Version de la carte :

  • carte à base d'ATMega16u2 (quartz boitier 3.2x2.5 ou FA238).

Carte réalisée en utilisant le logiciel Fritzing.

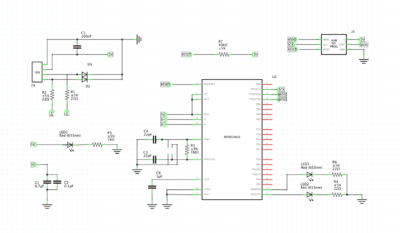

Schéma électronique de la carte :

Mon schéma électronique

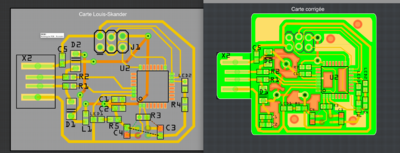

Résultat du routage :

Mon routage

Photo de notre carte et de la version corrigée par un professeur

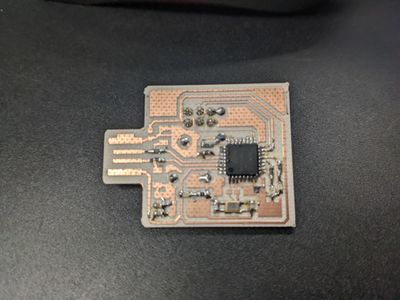

Photo de la carte soudée :

Ma carte

La carte fonctionne, on peut communiquer avec le minicom dans le terminal pour allumer et éteindre la led

Vidéo courte de la carte en fonctionnement avec le logiciel minicom :

Media:2021_ES_G3_B4_video.mp4


Fichier Fritzing : Fichier:Peip2022LouisSkander.zip.

Proposition de correction : Fichier:Peip2022LouisSkander correction.zip. Fichier de contour Peip2022LouisSkander PCB.svg.

Site Web

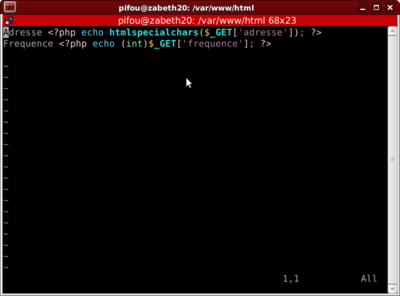

Copie écran du code PHP :

La partie PHP

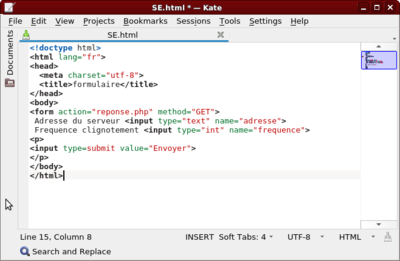

Copie écran du formulaire HTML :

Le formulaire Web

Application mobile

Partie principale des blocs de mon application :

Fichier:2021 ES G3 B4 appli.jpg
Le coeur de mon application

Bilan

Notre carte fonctionne et on peut allumer et éteindre la LED

Mais nous n'avons pas eu le temps d'integrer la partie application Android
