Enseignement de spécialité SE 2021/2022 Groupe 3 / B6
Sommaire
Chaîne de commande de système embarqué
Cette page est un exemple. N'oubliez pas de remplacer GG par votre numéro de groupe et BB par votre numéro de binôme dans tous les noms de documents. Cliquez simplement sur le lien rouge pour téléverser un document.
Carte électronique
Version de la carte :
- carte à base d'ATMega16u2 (quartz boitier 3.2x2.5 ou FA238 ou HC-49/S).
Carte réalisée en utilisant le logiciel Fritzing
,
Proposition de correction de carte : Fichier:Peip2022AdrienLouis.zip.

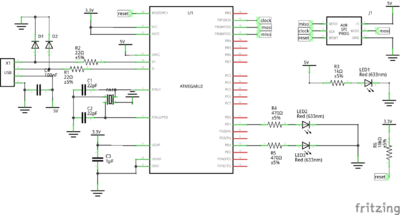

Schéma électronique de la carte :

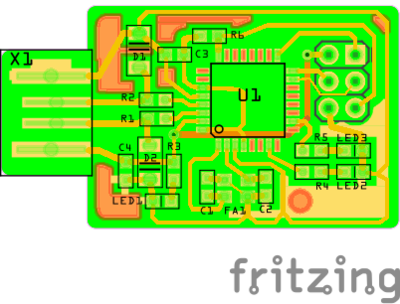

Résultat du routage :

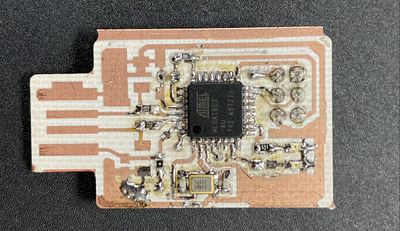

Photo de la carte soudée :
Notre carte a quelques différences avec le routage initial à cause d'un échange effectué avec le binôme [...] du groupe [...]
Vidéo très courte de la carte en fonctionnement :
Site Web
Code de la page PHP (toujours un espace en première colonne) :
<html>
<head>
<meta charset="utf-8" /> <title> Formulaire PHP </title>
</head> <body>
Valeurs reçues:
- Adresse = <?php echo $_GET["s_address"];?>
- Fréquence de la LED = <?php echo $_GET["s_led_freq"];?>
</body>
</html>

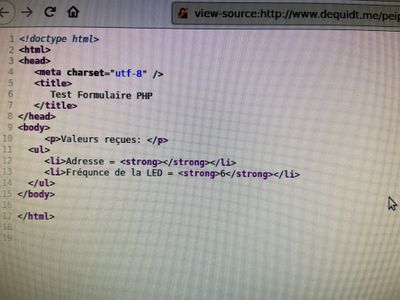

Copie écran du formulaire HTML :
Application mobile

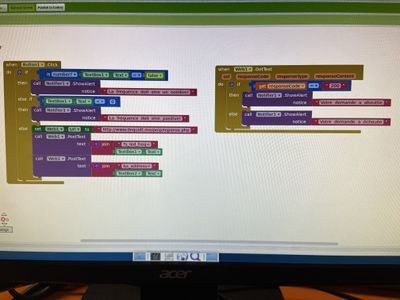

Partie principale des blocs de mon application :
Bilan
J'indique où j'en suis arrivé en fin de séances:
Séance 1: Nous avons réalisé l'apllication mobile.
Séance 2: Nous avons réalisé la vue schématique de notre carte AtMega et commencé le routage.
Séance 3: Nous avons réalisé le routage.
Séance 4: Après avoir compris nos erreurs sur le routage nous avons eu une correction de proposée par un professeur, nous avons donc pu finir le routage en rencontrant tout de même quelques difficultés.
Séance 5: Un professeur a commencé notre soudure sur notre demande avant cette séance, nous avons donc fini cette soudure tout en rencontrant quelques problèmes comme un court-circuit dans la carte. En parallèle nous avons commencé l'application web.
Eventuellement la vidéo brève du fonctionnement complet de la chaîne de commande :
