Chaîne de commande de système embarqué

N'oubliez pas de préfixer vos noms de documents par l'année, votre numéro de groupe et votre numéro de binôme comme dans les liens déjà donnés en exemple.

Cliquez simplement sur le lien rouge pour téléverser un document.

Carte électronique

Version de la carte :

  • carte à base d'ATTiny85 traversant ;
  • carte à base d'ATTiny85 de surface.

Carte réalisée en utilisant le logiciel KiCAD. Schéma électronique de la carte : Schema electronique BC.png

Fichier:2022 ES 01 01 schema.zip

Résultat du routage : Schema routage BC.png

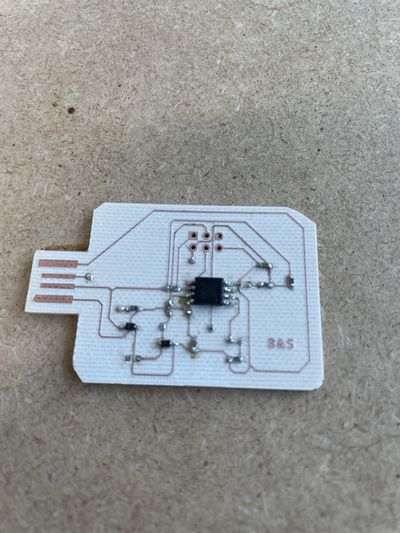

Photo de la carte soudée :

Ma carte

Vidéo très courte de la carte en fonctionnement :

Media:2022_ES_01_01_carte.mp4

Site Web

Code de la page PHP :

<h1>Bonjour</h1>

<?php

include('PhpSerial.php');

$serial = new PhpSerial;
$serial->deviceSet("/dev/ttyACM0");
$serial->confBaudRate(9600);
$serial->confParity("none");
$serial->confCharacterLength(8);
$serial->confStopBits(1);
$serial->confFlowControl("none");
$serial->deviceOpen();

$freq=(int)$_REQUEST['freq'];

echo "La LED est à la frequence de $freq HZ.";

$serial->sendMessage(chr($freq));

$serial->deviceClose();

?>


Code du formulaire HTML :

<!doctype html>
<html>
<head>
    <meta charset="utf-8" />
    <title>
        PEIP SE · Exemple de formulaire
    </title>
</head>
<body>
    <form action="reponse.php" method="POST">
        LED:

Fréquence : <input type="text" name="freq">

<input type=submit value="Envoyer"> </form> </body> </html>
La video du site : Média:clig_php.mp4

Application mobile

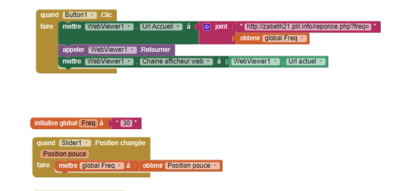

Partie principale des blocs de mon application :

Le coeur de mon application

La video de l'application : Média:clig_apli.mp4

Bilan

La carte est programmable, l'usb fonctionne, l'application et le site fonctionnent également
