Chaîne de commande de système embarqué

N'oubliez pas de préfixer vos noms de documents par l'année, votre numéro de groupe et votre numéro de binôme comme dans les liens déjà donnés en exemple.

Cliquez simplement sur le lien rouge pour téléverser un document.

Carte électronique

Version de la carte :

• carte à base d'ATTiny85 traversant ;
• carte à base d'ATTiny85 de surface.

Carte réalisée en utilisant le logiciel KiCAD. Fichier:2022 ES 01 04 cao.zip

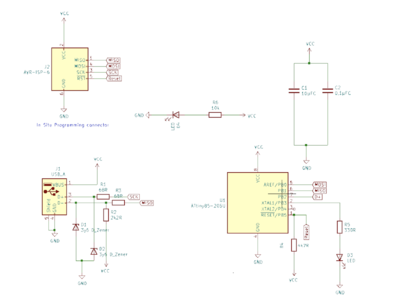

Schéma électronique de la carte :

Mon schéma électronique

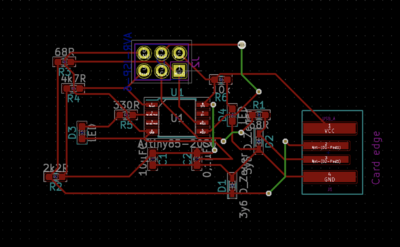

Résultat du routage :

Mon routage

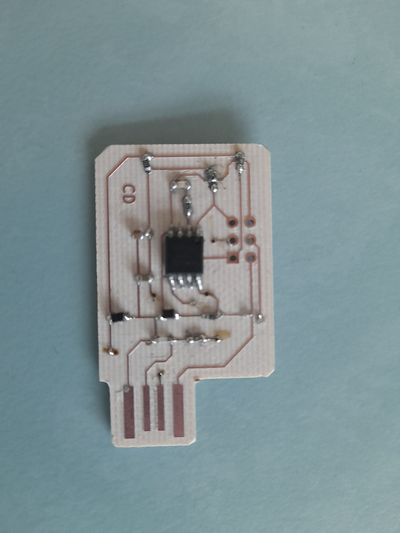

Photo de la carte soudée :

Ma carte

Vidéo très courte de la carte en fonctionnement :

Site Web

Code de la page PHP (toujours un espace en première colonne) :

 <?php
 ...
 ?>

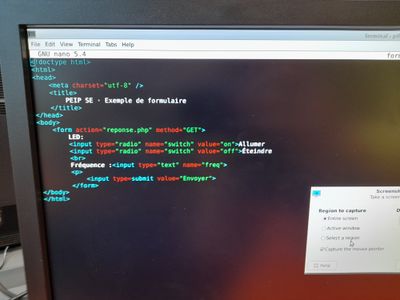

Copie écran du formulaire HTML :

Mon formulaire Web

Application mobile

Partie principale des blocs de mon application :

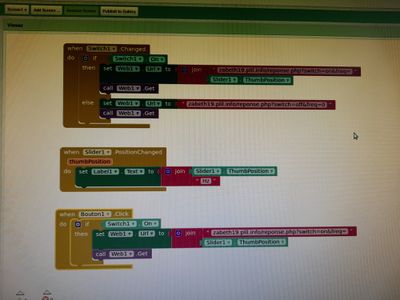

Le coeur de mon application

Bilan

J'indique où j'en suis arrivé en fin de séances.

Le PCB entièrement effectué et la soudure a été entièrement faite en autonomie. Cependant, lors des multiples soudures du micro-contrôleur, celui-ci a pu être grillé, ce qui empêche la programmation et le fonctionnement de la carte.

Eventuellement la vidéo brève du fonctionnement complet de la chaîne de commande :
