Chaîne de commande de système embarqué

N'oubliez pas de préfixer vos noms de documents par l'année, votre numéro de groupe et votre numéro de binôme comme dans les liens déjà donnés en exemple.

Cliquez simplement sur le lien rouge pour téléverser un document.

Carte électronique

Version de la carte :

  • carte à base d'ATTiny85 traversant ;
  • carte à base d'ATTiny85 de surface.

Carte réalisée en utilisant le logiciel KiCAD. Fichier:2022 ES 01 05 cao.zip

Schéma électronique de la carte :

Mon schéma électronique

Résultat du routage :

Mon routage

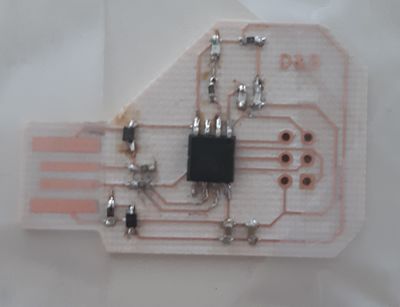

Photo de la carte soudée :

Ma carte

Vidéo très courte de la carte en fonctionnement :

Media:2022_ES_01_05_carte.mp4

Site Web

Code de la page PHP (toujours un espace en première colonne) :

 <?php
$swi = $_GET['switch'];
$freq = $_GET['s_led_freq'];

include 'PhpSerial.php';

$serial = new PhpSerial;
$serial->deviceSet("COM1");

$serial->confBaudRate(2400);
$serial->confParity("none");
$serial->confCharacterLength(8);
$serial->confStopBits(1);
$serial->confFlowControl("none");

$serial->deviceOpen();
$serial->sendMessage($swi "-" $freq);
$read = $serial->readPort();
$serial->deviceClose();
?>
<body>
 <p>Valeurs reçues: </p>
   <ul>
     <li>Statut de la LED = <?php echo $swi ?> </li>
     <li>Fréquence de la LED = <strong> <?php echo $freq ;?> </strong></li>
   </ul>
<\body>

Copie écran du formulaire HTML :

Mon formulaire Web

Application mobile

Partie principale des blocs de mon application :

Le coeur de mon application

Bilan

J'indique où j'en suis arrivé en fin de séances.

dernière séance: On n'a pas trouvé la raison pour laquelle l'USB est non fonctionnelle. Les deux lignes de données usb ne sont à priori pas inversées. La led s'allume mais l'usb n'est pas reconnu par l'ordinateur. On a retiré les LEDs sur les conseils d'Alexandre Boé mais le problème persiste.

Finalement, l'USB est fonctionnnel (le problème à été réglé).

Normalement, le formulaire HTML et le fichier PHP sont reliés correctement ainsi que l'application mobile.

BOUVIER , DELATTRE


Eventuellement la vidéo brève du fonctionnement complet de la chaîne de commande :

Media:2022_ES_01_05_bilan.mp4
