Chaîne de commande de système embarqué

N'oubliez pas de préfixer vos noms de documents par l'année, votre numéro de groupe et votre numéro de binôme comme dans les liens déjà donnés en exemple.

Cliquez simplement sur le lien rouge pour téléverser un document.

Carte électronique

Version de la carte :

• carte à base d'ATTiny85 traversant ;
• carte à base d'ATTiny85 de surface.

Carte réalisée en utilisant le logiciel KiCAD. Fichier:2022 ES 01 06 se.zip

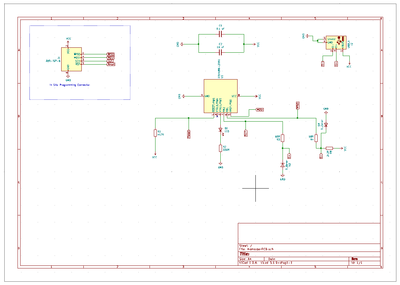

Schéma électronique de la carte :

Mon schema

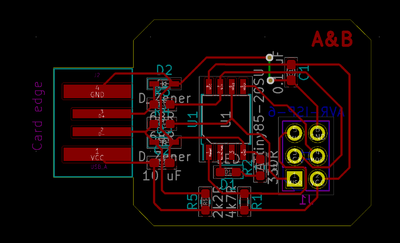

Résultat du routage :

Mon routage

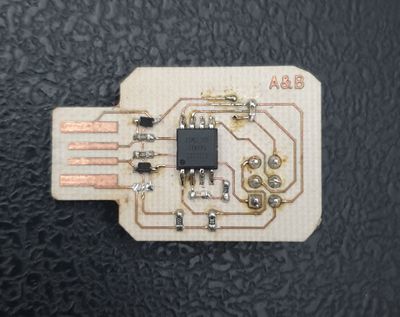

Photo de la carte soudée :

Ma carte

Vidéo très courte de la carte en fonctionnement :

Media:2022_ES_01_06_carte_en_fonctionnement.mp4

L'archive Kicad en entier :

Media:2022_ES_01_06_kicad.zip

Site Web

Code de la page PHP (toujours un espace en première colonne) :

<?php

include('PhpSerial.php');

$serial = new PhpSerial;

// First we must specify the device. This works on both linux and windows (if
// your linux serial device is /dev/ttyS0 for COM1, etc)
$serial->deviceSet("/dev/ttyACM0");

// We can change the baud rate, parity, length, stop bits, flow control
$serial->confBaudRate(9600);
$serial->confParity("none");
$serial->confCharacterLength(8);
$serial->confStopBits(1);
$serial->confFlowControl("none");

// Then we need to open it
$serial->deviceOpen();

// To write into
$freq=$_REQUEST['freq'];
echo "Frequence mise a $freq
";
$serial->sendMessage(chr($freq));

// Finally we need to shut it
$serial->deviceClose();
?>

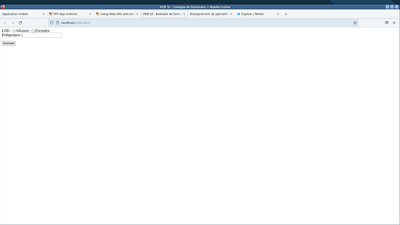

Copie écran du formulaire HTML :

Mon formulaire Web

Application mobile

Partie principale des blocs de mon application :

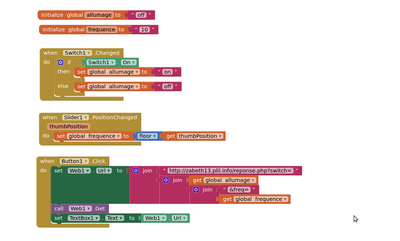

Le coeur de mon application

Bilan

Vidéo de la carte fonctionnant avec l'application

Media:2022_ES_01_06_bilan_carte.mp4
