Enseignement de spécialité SE 2022/2023 Groupe 1 / B8
Sommaire
Chaîne de commande de système embarqué
N'oubliez pas de préfixer vos noms de documents par l'année, votre numéro de groupe et votre numéro de binôme comme dans les liens déjà donnés en exemple.
Cliquez simplement sur le lien rouge pour téléverser un document.
Carte électronique
Version de la carte :
- carte à base d'ATTiny85 traversant ;
- carte à base d'ATTiny85 de surface.
Carte réalisée en utilisant le logiciel KiCAD.
CAO.zip :

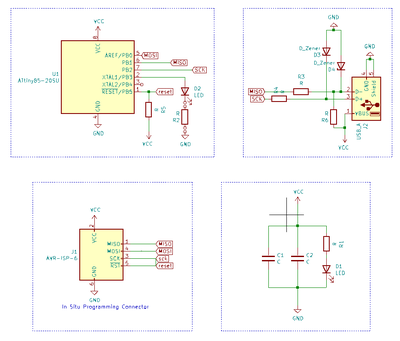

Schéma électronique de la carte :

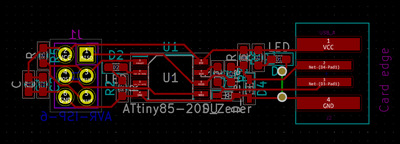

Résultat du routage :

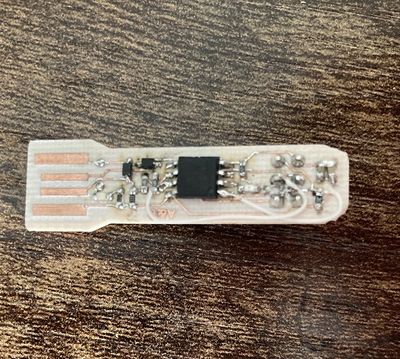

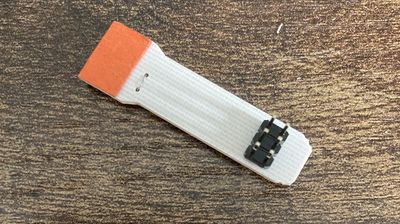

Photo de la carte soudée :
Vidéo très courte de la carte en fonctionnement :
Site Web
Code de la page PHP (toujours un espace en première colonne) :
<?php
$switch = $_GET['switch'];
$freq = $_GET['slider'];
include 'PhpSerial.php';
// Let's start the class
$serial = new PhpSerial;
// First we must specify the device. This works on both linux and windows (if
// your linux serial device is /dev/ttyS0 for COM1, etc)
$serial->deviceSet("COM1"); // We can change the baud rate, parity, length, stop bits, flow control
$serial->confBaudRate(2400);
$serial->confParity("none");
$serial->confCharacterLength(8);
$serial->confStopBits(1);
$serial->confFlowControl("none");
// Then we need to open it
$serial->deviceOpen();
// To write into
$serial->sendMessage($switch);
?>
Copie écran du formulaire HTML :
Application mobile

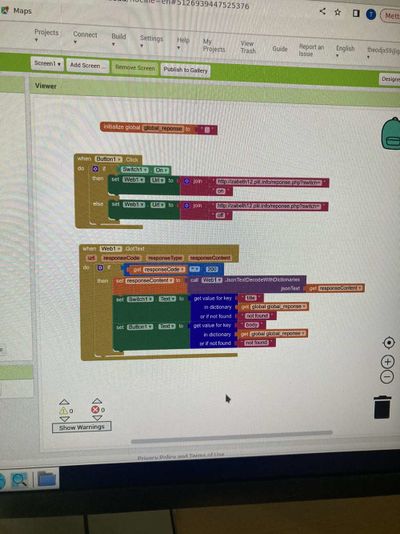

Partie principale des blocs de mon application :
Bilan
séance 1 : Début du projet - schéma (sur kikad)
séance 2 : fin du schéma et routage pcb (sur kikad)
séance 3 : début de la programmation web et application mobile
séance 4 : Présentation de M. Conrard
séance 5 : séance soudure
séance 6 : fin de programmation web et application mobile
L'application mobile n'est pas fonctionnelle. Cela est dû au retard pris lors de la programmation web. Hormis ceci, nous n'avons pas rencontré de problème majeur durant ce projet : la carte fonctionne !
