Chaîne de commande de système embarqué

N'oubliez pas de préfixer vos noms de documents par l'année, votre numéro de groupe et votre numéro de binôme comme dans les liens déjà donnés en exemple.

Cliquez simplement sur le lien rouge pour téléverser un document.

Carte électronique

Version de la carte :

  • carte à base d'ATTiny85 traversant ;
  • carte à base d'ATTiny85 de surface.

Carte réalisée en utilisant le logiciel KiCAD.

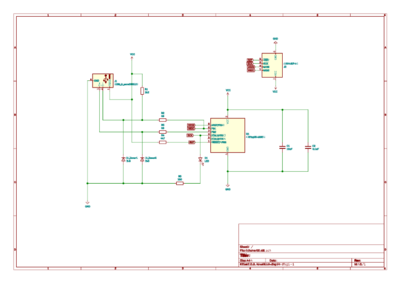

Schéma électronique de la carte :

Mon schéma électronique

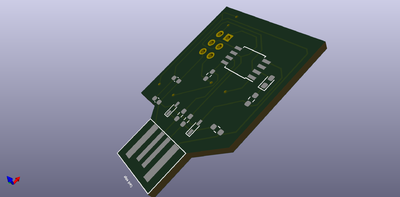

Résultat du routage :

Mon routage

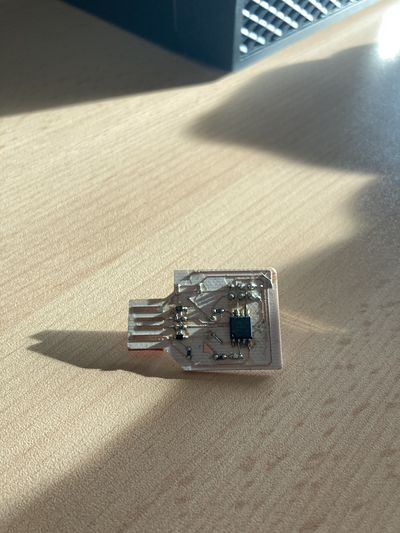

Photo de la carte soudée :

Ma carte

Vidéo très courte de la carte en fonctionnement :

Media:2022_ES_02_01_carte.mp4

Site Web

Code de la page PHP (toujours un espace en première colonne) :

<html>
<body>
Etat de la LED demande <?php echo $_POST["switch"]; ?>

Frequence <?php echo $_POST["frequence"]; ?>

<?php
include 'PhpSerial.php';
// Let's start the class
$serial = new PhpSerial;
// First we must specify the device. This works on both linux and windows (if
// your linux serial device is /dev/ttyS0 for COM1, etc)
$serial->deviceSet("/dev/ttyACM0");
// We can change the baud rate, parity, length, stop bits, flow control
$serial->confBaudRate(9600);
$serial->confParity("none");
$serial->confCharacterLength(8);
$serial->confStopBits(1);
$serial->confFlowControl("none");
// Then we need to open it
$serial->deviceOpen();
// To write into
$serial->sendMessage($_POST["switch"]);
?>

Copie écran du formulaire HTML :


Mon formulaire Web

Application mobile

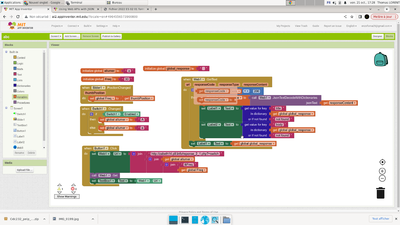

Partie principale des blocs de mon application :

Le coeur de mon application

Bilan

J'indique où j'en suis arrivé en fin de séances.

séance 1 : mise en forme du circuit électrique et commencement du PCB sur Kicad séance 2 : continuation du PCB séance 3 : complétion du PCB puis bon avancement du programme sur mit inventor, presque fini. séance 4 : soudure complète de la carte séance 5 : séance explicative sur la robotique séance 6 : programme HTML fait et programme en PHP également, tentative de connexion de la carte et de mise en fonctionnement, cependant nous n'avions pas d'appareils androids disponibles, ni les autorisations nécessaires pour mettre le code sur la clé USB. Tout marche et est fonctionnel mais impossible de tester le projet. USB en état de marche et code testé et en état de marche...
