Chaîne de commande de système embarqué
N'oubliez pas de préfixer vos noms de documents par l'année, votre numéro de groupe et votre numéro de binôme comme dans les liens déjà donnés en exemple.
Cliquez simplement sur le lien rouge pour téléverser un document.
Carte électronique
Version de la carte :
- carte à base d'ATTiny85 traversant ;
- carte à base d'ATTiny85 de surface.
Carte réalisée en utilisant le logiciel KiCAD.
Schéma électronique de la carte :

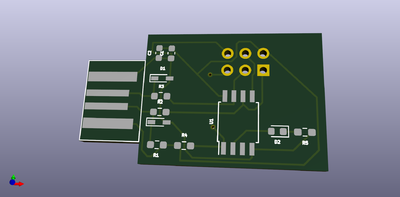

Résultat du routage :

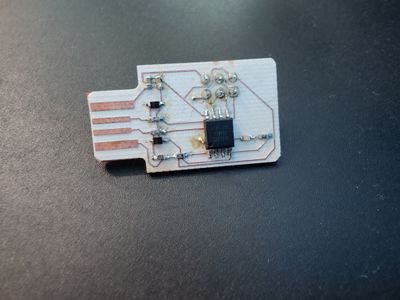

Photo de la carte soudée :
Vidéo très courte de la carte en fonctionnement :
Site Web
Code de la page PHP (toujours un espace en première colonne) :
<?php ... ?>

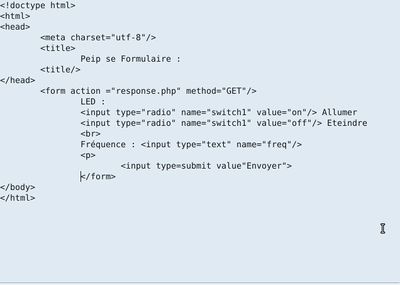

Copie écran du formulaire HTML :
Application mobile

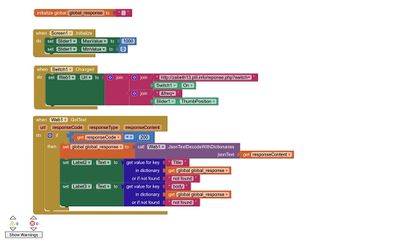

Partie principale des blocs de mon application :

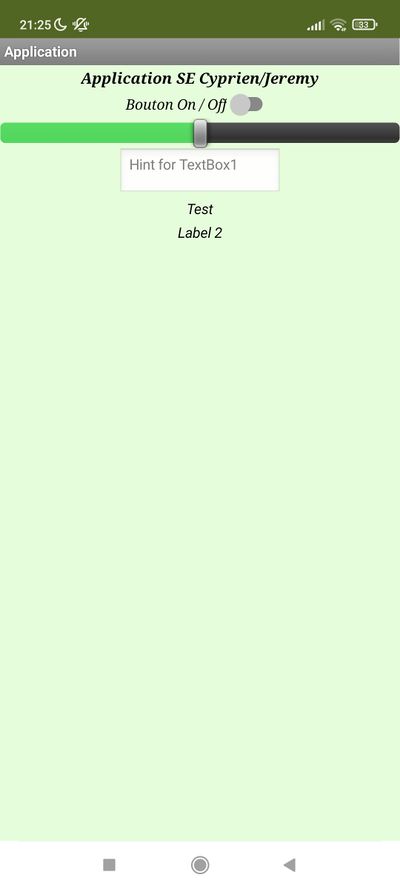

Rendu de l'application :
Sur l'application le bouton on/off permet d'allumer puis éteindre la LED. Le slider permet de régler la fréquence de clignotement de la LED. Et enfin les deux derniers Label permettre d'avoir un message de retour concernant le bon fonctionnement ou non.
Bilan
J'indique où j'en suis arrivé en fin de séances.
Nous avons réalisé l'application mobile ainsi que le PHP, la clé USB réalisée répond aux commandes qui lui sont envoyées mais la LED ne s'allume pas. Nous avons pourtant vérifié que le circuit avait été bien réalisé (les soudures sont bien réalisées et le circuit est bon).
Eventuellement la vidéo brève du fonctionnement complet de la chaîne de commande :
