Enseignement de spécialité SE 2022/2023 Groupe 2 / B4

Chaîne de commande de système embarqué

N'oubliez pas de préfixer vos noms de documents par l'année, votre numéro de groupe et votre numéro de binôme comme dans les liens déjà donnés en exemple.

Cliquez simplement sur le lien rouge pour téléverser un document.

Carte électronique

Version de la carte :

• carte à base d'ATTiny85 traversant ;
• carte à base d'ATTiny85 de surface.

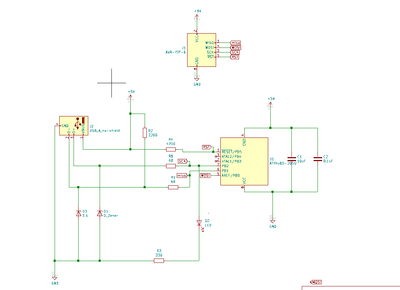

Carte réalisée en utilisant le logiciel KiCAD. Schéma électronique de la carte :

Schéma électronique de la carte :

Mon schéma électronique

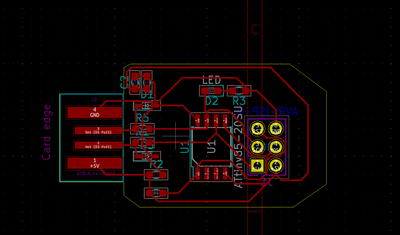

Résultat du routage :

Mon routage

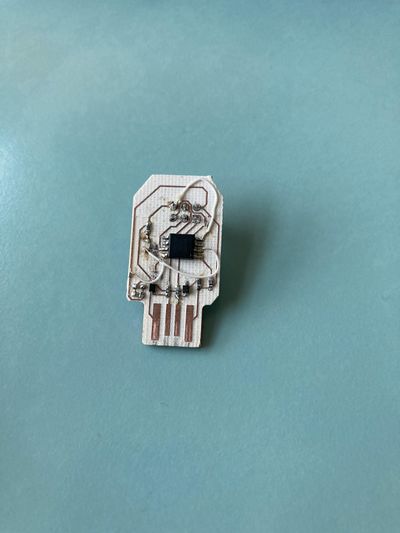

Photo de la carte soudée :

Ma carte

Vidéo très courte de la carte en fonctionnement :

Media:2022_ES_02_04_carte_vidéo.mp4

Site Web

Code de la page PHP (toujours un espace en première colonne) : Par manque de temps, nous n'avons pas pu plus développer le php que cela. Ainsi, la suite des tests avec l'application mobile n'était pas possible. Désolé.

<?php
echo "vous souhaitez mettre la led sur " . $_GET['switch'];
$serial = new PhpSerial;
//First we must specify the device. This works on both linux and windows (if your linux serial device is /dev/ttyS0 for COM1, etc) $serial->deviceSet ("COM1");
// We can change the baud rate, parity, lenght, stop bits, flow control
$serial->confBaudRate(2400);
$serial->confParity("none");
$serial->confCharacterLength(8);
$serial->confStopBits(1);
$serial->confFlowControl("none");
//Then we need to open it $serial->deviceOpen();
// To write into $serial->sendMessage($_GET['switch'];
?>

Copie écran du formulaire HTML : Comme dis précédemment, nous n'avons pas pu obtenir de formulaire de réponse html par manque de temps.

Fichier:2022 ES 02 04 forme.jpg

Mon formulaire Web

Application mobile

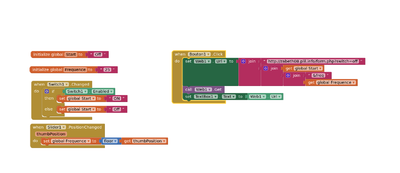

Partie principale des blocs de mon application :

Le coeur de mon application

Bilan

Après toutes les séances, nous avons une clé USB soudée avec une programmation fonctionnelle. En effet, en testant avec minicom, on a bien une réponse de la clé avec la led . Cependant, nous n'avons pas réussi à tester l'application web et mobile par manque de temps.

Eventuellement la vidéo brève du fonctionnement complet de la chaîne de commande :
