Chaîne de commande de système embarqué

N'oubliez pas de préfixer vos noms de documents par l'année, votre numéro de groupe et votre numéro de binôme comme dans les liens déjà donnés en exemple.

Cliquez simplement sur le lien rouge pour téléverser un document.

Carte électronique

Version de la carte :

  • carte à base d'ATTiny85 traversant ;
  • carte à base d'ATTiny85 de surface.

Carte réalisée en utilisant le logiciel KiCAD.

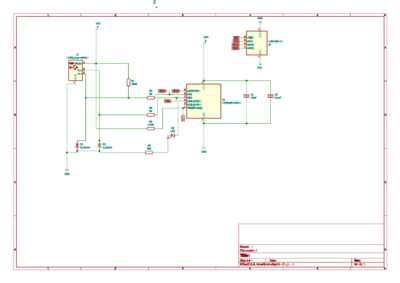

Schéma électronique de la carte :

Mon schéma électronique

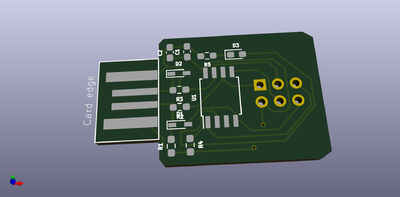

Résultat du routage :

Mon routage

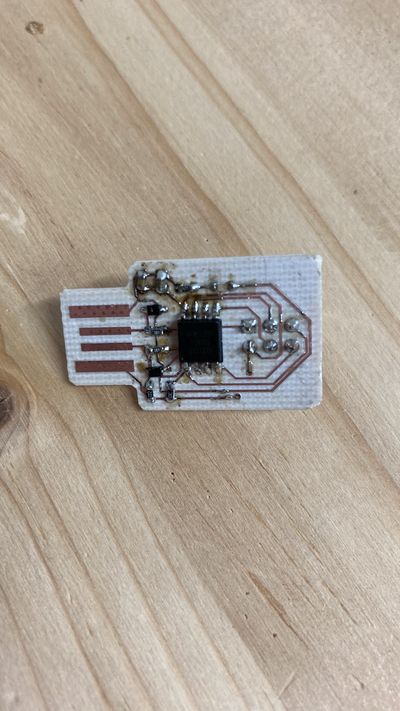

Photo de la carte soudée :

Ma carte

Vidéo très courte de la carte en fonctionnement :

Media:2022_ES_02_05_carte.mp4

Site Web

Code de la page PHP (toujours un espace en première colonne) :


<?php
$switch = $_GET['switch'];
$freq = $_GET['s_led_freq'];
include 'PhpSerial.php';
$serial = new PhpSerial;
$serial->deviceSet("COM1");
$serial->confBaudRate(2400);
$serial->confParity("none");
$serial->confCharacterLength(8);
$serial->confStopBits(1);
$serial->confFlowControl("none");
$serial->deviceOpen();
$serial->sendMessage($switch "-" $freq);
$serial->deviceClose();
?>

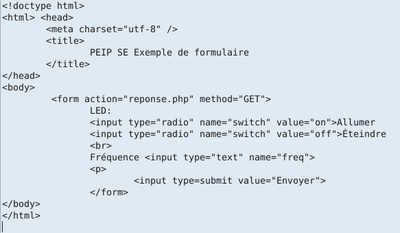

Copie écran du formulaire HTML :

Mon formulaire Web

Application mobile

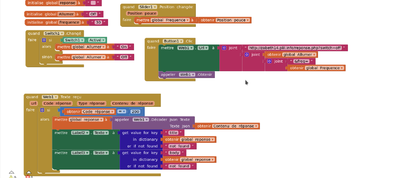

Partie principale des blocs de mon application :

Le coeur de mon application

Bilan

J'indique où j'en suis arrivé en fin de séances.

Eventuellement la vidéo brève du fonctionnement complet de la chaîne de commande :

Media:2022_ES_02_05_bilan.mp4

1ère séance : schéma électronique de la carte

2ème séance : fin du schéma électronique et début du routage

3ème séance : fin du routage

4ème séance : soudage

5ème séance : robot

6ème séance : site web et application mobile. La carte est détectée par l'ordinateur et on peut communiquer avec elle.
