Chaîne de commande de système embarqué
N'oubliez pas de préfixer vos noms de documents par l'année, votre numéro de groupe et votre numéro de binôme comme dans les liens déjà donnés en exemple.
Cliquez simplement sur le lien rouge pour téléverser un document.
Carte électronique
Version de la carte :
- carte à base d'ATTiny85 traversant ;
- carte à base d'ATTiny85 de surface.
Carte réalisée en utilisant le logiciel KiCAD.

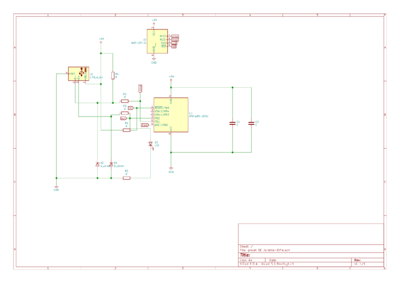

Schéma électronique de la carte :

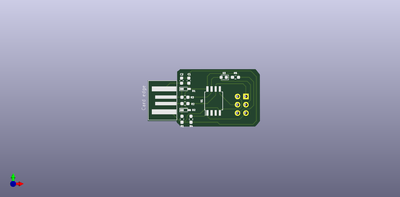

Résultat du routage :

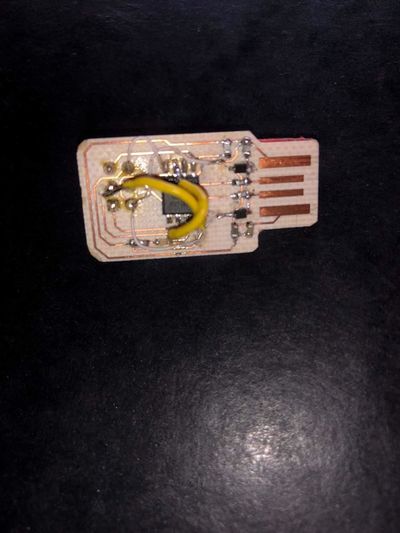

Photo de la carte soudée :
Vidéo très courte de la carte en fonctionnement :
Site Web
Code de la page PHP (toujours un espace en première colonne) :
<?php
include('PhpSerial.php');
$serial = new PhpSerial;
// First we must specify the device. This works on both linux and windows (if
// your linux serial device is /dev/ttyS0 for COM1, etc)
$serial->deviceSet("/dev/ttyACM0");
// We can change the baud rate, parity, length, stop bits, flow control
$serial->confBaudRate(9600);
$serial->confParity("none");
$serial->confCharacterLength(8);
$serial->confStopBits(1);
$serial->confFlowControl("none");
// Then we need to open it
$serial->deviceOpen();
// To write into
$freq=$_REQUEST['freq'];
echo "Frequence mise a $freq
";
$serial->sendMessage(chr($freq));
// Finally we need to shut it
$serial->deviceClose();
?>
code du formulaire HTML :
<html> <body> <form action="reponse_2_7.php" method="post"> Frequence ? <input type="text" name="freq">
<input type="submit"> </form> </body>
Application mobile

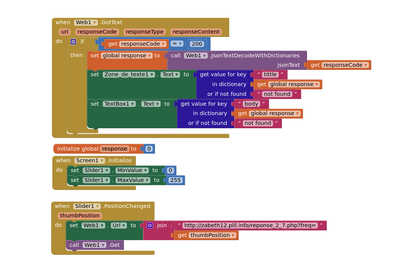

Partie principale des blocs de mon application :
Bilan
J'indique où j'en suis arrivé en fin de séances.
Eventuellement la vidéo brève du fonctionnement complet de la chaîne de commande :
séance 1 : mise en forme du circuit électrique et commencement du PCB sur kacad
séance 2 : PCB terminé
séance 3 : programme sur mit inventor finit
séance 4 : soudage complet de la carte
séance 5 : séance explicatif pour faire fonctionner un robot et pouvoir le faire se déplacer
séance 6 : programme HTML fait et programme en PHP également, connexion de la carte et mise en fonctionnement
