Chaîne de commande de système embarqué

N'oubliez pas de préfixer vos noms de documents par l'année, votre numéro de groupe et votre numéro de binôme comme dans les liens déjà donnés en exemple.

Cliquez simplement sur le lien rouge pour téléverser un document.

Carte électronique

Version de la carte :

  • carte à base d'ATTiny85 traversant ;
  • carte à base d'ATTiny85 de surface.

Carte réalisée en utilisant le logiciel KiCAD.

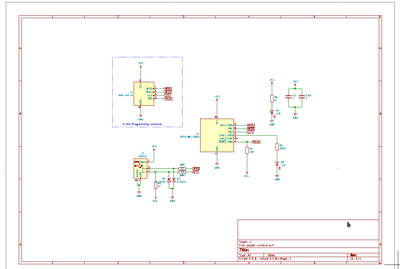

Schéma électronique de la carte :

Mon schéma électronique

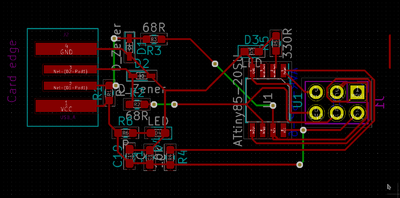

Résultat du routage :

Mon routage


Archive zip schematique + routage


Fichier:2022 ES 03 01 ZIP2.zip

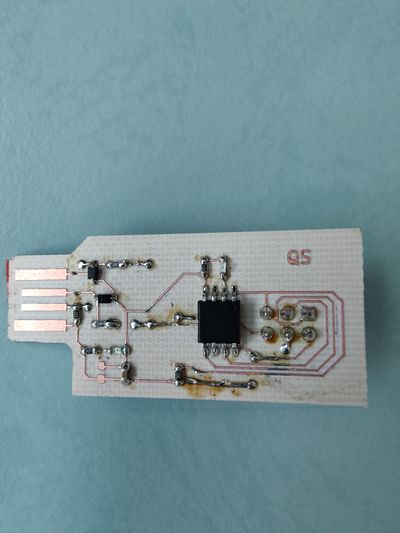

Photo de la carte soudée : problème sur la carte, on a échangé MISO et MOSI

Ma carte

Vidéo très courte de la carte en fonctionnement :

Media:2022_ES_03_01_carte.mp4

Site Web

Code de la page PHP (toujours un espace en première colonne) :


<?php
include 'PhpSerial.php';
// Let's start the class
$serial = new PhpSerial;
// First we must speccify the device.This works on both linux and windows (if
// your linux serial device is /dev/ttyS0 for COM1, etc)
// We can change the baud rate, parity, length, stop bits, flow control
$serial->confBaudRate(2400);
$serial->confParity("none");
$serial->confCharacterLength(8);
$serial->confStopBits(1);
$serial->confFlowControl("none");
// Then we need to open it
$serial->deviceOpen();
// To write into
$serial->sendMessages($_POST["led"]);
?>

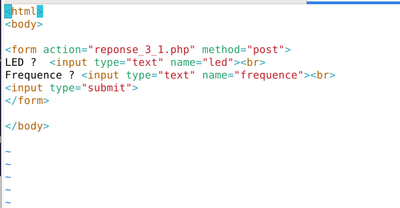

Copie écran du formulaire HTML :

Mon formulaire Web

App20220301.png== Application mobile ==

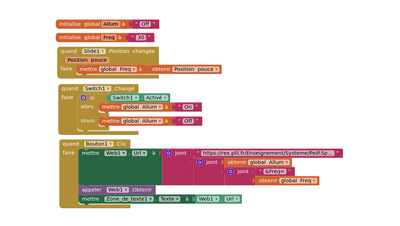

Partie principale des blocs de mon application :

Le coeur de mon application

Bilan

J'indique où j'en suis arrivé en fin de séances.

Eventuellement la vidéo brève du fonctionnement complet de la chaîne de commande :

Media:2022_ES_03_01_bilan.mp4
