Chaîne de commande de système embarqué

N'oubliez pas de préfixer vos noms de documents par l'année, votre numéro de groupe et votre numéro de binôme comme dans les liens déjà donnés en exemple.

Cliquez simplement sur le lien rouge pour téléverser un document.

Carte électronique

Version de la carte :

  • carte à base d'ATTiny85 traversant ;
  • carte à base d'ATTiny85 de surface.

Carte réalisée en utilisant le logiciel KiCAD.

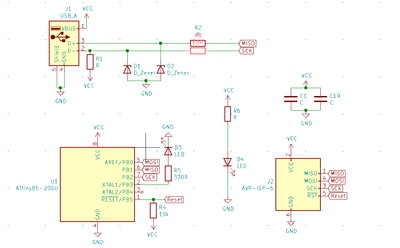

Schéma électronique de la carte :

Mon schéma électronique

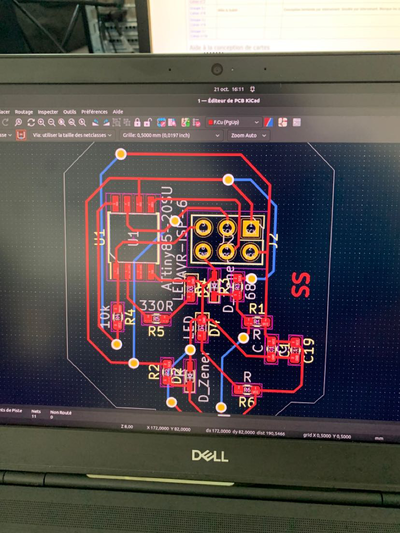

Résultat du routage :(Cliquer sur l'image car ce n'est pas la bonne version affiché)

Mon routage

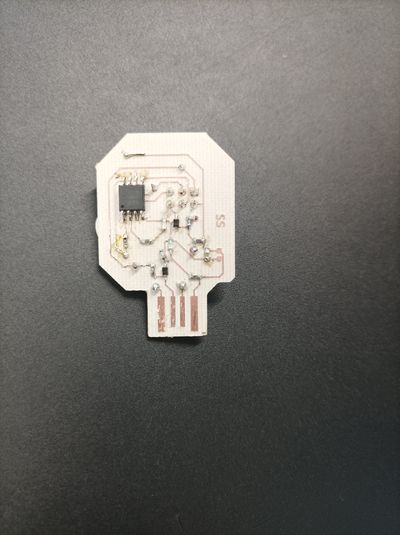

Photo de la carte soudée :

Ma carte

Vidéo très courte de la carte en fonctionnement :

Media:2022_ES_03_07_carte_final.mp4


Fichier:2022 ES 03 07 PCB.zip

Site Web

Code de la page PHP (toujours un espace en première colonne) :

 <?php
      echo "la l'interrupteur est sur " . $_GET ['switch'];
      echo "la fréquence est de " . $_GET ['freq'];
 ?>

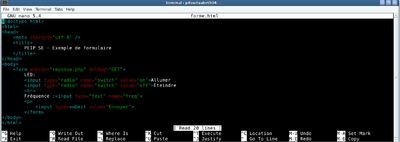

Copie écran du formulaire HTML :

Mon formulaire Web

Application mobile

Partie principale des blocs de mon application :

Le coeur de mon application

Bilan

J'indique où j'en suis arrivé en fin de séances.

Eventuellement la vidéo brève du fonctionnement complet de la chaîne de commande :

Il n'y a pas de vidéo car il y a un problème au sein de la carte, ce qui ne permet pas de la programmer correctement.

Media:2022_ES_03_07_bilan.mp4
