Montre - TI eZ430

De Wiki d'activités IMA

Etapes réalisation du projet

Montre

Comprendre et savoir envoyer recevoir des données SimpliciTI [OK - pour la reception de données en utilisant l'application TI - Attente de la reception de la board de développement pour l'envoie de données]
Reussir un compiler et Flasher la montre [OK]
rediger nouveau code pour km/h [OK]
rediger nouveau code pour distance [OK]
rediger nouveau code pour heatrate [Bonus si reste fonctionne parfaitement]


Arduino

Connecter bluetooth [OK]
Savoir recevoir et envoyer des données bluetooth [Reception OK, emission n'a pas encore été implémenté - considéré bonus si projet terminé à l'avance]
traiter le flux de données bluetooth pour renvoyer uniquement les données necessaire à la montre [Formatage des données à prevoir pour être certain de ne pas perdre de paquets]
gestion du protocol SimpliciTI (Sans fil sur la montre) [Attente de reception d'une board de developpement]
Recevoir donnée analogique Heart rate [Bonus si reste fonctionne parfaitement]
Traiter la donnée analogique pour obtenir Heart rate in BPM [Bonus si reste fonctionne parfaitement]

Finalement le Arduino sert uniquement de platforme pour débugger l'application Android.


Appli Android

Connecter bluetooth [OK]
Savoir recevoir et envoyer des données bluetooth [OK - reception Bonus voir fin de projet si temps]
Envoyer vitesse donnée par le GPS [OK]
Calculer et envoyer distance par l'intermédiaire du GPS [OK]
Recevoir et afficher heart rate [Bonus si reste fonctionne parfaitement]


Heart Rate

Concevoir le module avec un émetteur infrarouge et un récepteur [Bonus si reste fonctionne parfaitement]


Rooter carte

Concevoir une carte électronique pour que cela soit utilisable en conditions réels [Bonus si reste fonctionne parfaitement]

La carte électronique ne sera pas router par manque de temps, de plus nous avons acheter de Board de développement qui contiennent des CC1110 et se programme par l'intermédiaire d'un Débuggeur

Avancement

Communication Bluetooth

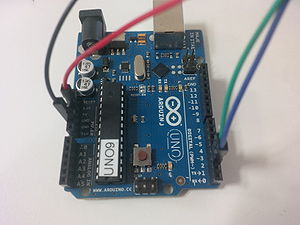

J'ai créé une nouvelle sortie série sur le Arduino en utilisant la fonction SoftwareSerial bluetooth(bluetoothTx, bluetoothRx); la transmission est sur la PIN DIGITAL 2 et la reception est sur la PIN DIGITAL 3 du Arduino. ArduinoFlo.jpeg

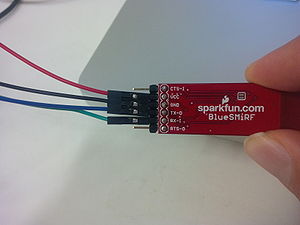

ensuite il suffit de connecter correctement la puce bluetooth au Arduino. Attention la PIN de Transmission du Arduino doit venir sur la réception du module bluetooth (Fil Vert).. BtFlo.jpeg

Application Android

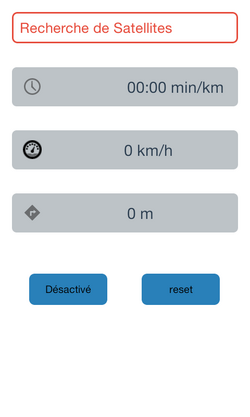

L'application est très simple d'utilisation, Désactivé (ou activé) permet de compter la distance parcourut avec le téléphone. Cela permet par exemple d'arrêter d'augmenter la distance lors des étirements. Le bouton reset permet de remettre les kilomètres à zéro.

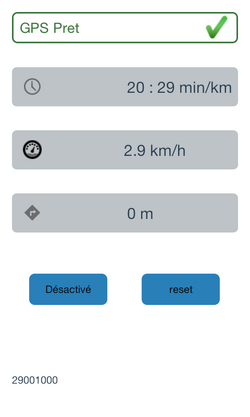

Après un certain temps le GPS est fonctionnel. L'appli affiche pour l'instant le message envoyé au Arduino. Mais cela ne sera plus le cas quand la version finale

Le protocole bluetooth avec lequel on se connecte doit être connu au départ. Il est codé en dur dans l'application et déjà appairé avec le terminal Android

eZ430 Chronos

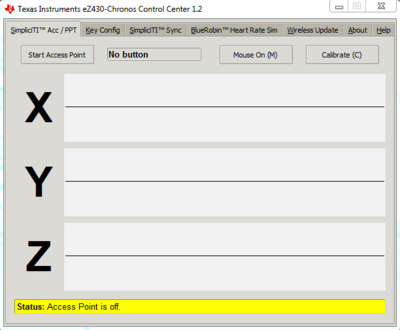

La montre se synchronise sans problème lors de l'utilisation de "Chronos Control Center" avec le dongle USB CC1111 fourni avec la montre de Texas Instrument mais impossible de la couplé avec les boards de developpement. Même en utilisant les programmes d'essai TI, et en utilisant la FAQ de TI, je n'ai pas réussi à connecter la montre avec la board de developpement.
Pour la partie qui fonctionne, la montre rafraîchit l'affichage instantanément après la synchronisation, lorsque les données sont envoyés par le logiciel ci-dessus.


Video

http://www.youtube.com/watch?v=N5kSQBNgMHo
