P7 IOT 2018

Cahier des charges

Présentation générale du projet

Contexte

De nos jours, les objets connectés facilitent la vie quotidienne de nombreuses personnes. Et si la technologie vous permettait de jouer de n'importe quel instrument quelque soit vos connaissance musicales ? Nous voulons proposer un outil ludique permettant à des personnes de tout niveau d'explorer de nouveaux horizons musicaux.

Objectif du projet

Le Beat Glove est un objet révolutionnaire qui transforme votre main en instrument de musique. Chaque doigt correspond à un son. Jouez partout, tout le temps, par tous les temps. Grâce à l'application, choisissez une banque de son et jouez avec votre gant sur n'importe quelle surface.

Description du projet

Le gant utilisé contiendra 5 capteurs de pression (un par doigt) et nous permettra d'envoyer les impacts en BLE (Bluetooth Low Energy) via un arduino à une application Android. Cette application contiendra des sons pré-enregistrés et mappés à chaque doigt, et jouera le son correspondant selon l'impact reçu.

Choix techniques : matériel et logiciel

Par gant:

• Capteurs piezos (x5) [reçus]
• Résistances 10 kOhms (x5) [reçus]
• RFduino [reçu]
• Batterie USB [reçu]
• Gant de vélo [achetés]

Application ;

• React Native

Nous avons choisi la technologie React Native car cela permet de coder en JavaScript et de voir en temps réel les effets des modifications apportées au code. C'est une solution rapide et pratique à mettre en place qui est compatible avec Android et iOS.

Suivi de l'avancement du Projet

Séance 1 (07/01)	Recherche du sujet et du matériel / Mise en place du cahier des charges.
Séance 2 (08/01)	Début du développement de la partie Arduino et test de récupération de données avec le capteur piezo.
Séance 3 (10/01)	Début du développement de la partie Arduino et test de transmission des évènements du capteur piezo au téléphone via BLE.	Test avec 5 piezos branchés
Séance 4 (14/01)	Développement de l'application Android : réception des données	Conception du circuit imprimé
Séance 5 (17/01)	Développement de l'application Android : Traitement des données	Soudure des composants sur le circuit imprimé	Montage du circuit imprimé sur le gant

Séance 1

Durant cette séance, nous avons tout d'abords réfléchi à une idée d'objet connecté qui lie l'utile à l'agréable. Nous nous sommes mis d'accords sur un gant connecté : le BeatGlove. Ce gant révolutionnaire permet aux novices en musique de jouer n'importe quel instrument du bout des doigts. Via une application, l'utilisateur choisit le kit de son avec lequel il veut jouer. Le gant, équipé de capteurs de contact envoie les impacts reçus sur chaque doigt au téléphone qui s'occupe de jouer les différents sons du kit. Nous avons opté pour un RFDuino car il nous permet d'utiliser le Bluetooth Low Energy, technologie adaptée à l'utilisation de notre objet connecté. Les capteurs de contact seront des piezos, qui sont peu encombrants et donc installables sur un gant. Enfin, nous utiliserons des résistances sur les piezos car sinon, les capteurs stockent l'énergie de l'impact et la redistribuent de manière étalée dans le temps.

Séance 2

Durant la deuxième séance, nous avons commencé le développement de la partie Arduino. Nous avons donc commencé par tester que les piezos peuvent bien transmettre les signaux qu'ils reçoivent à l'ordinateur via le RFDuino. Pour cela, nous avons du souder des cables à un piezo et réaliser les branchements sur la BreadBoard. Le piezo étant un capteur sensible, nous avons du régler le seuil à partir duquel un contact est considéré comme une touche par le RFDuino. A la fin de la séance, notre installation capte bien lorsqu'on touche le capteur piezo et envoie un message à l'ordinateur.

Séance 3

Au cours de cette séance nous avons testé la transmission des évenements des piezos à un téléphone via BLE. En effet, nous avons installé une application qui permet de se connecter aux périphériques BLE et recevoir les signaux. Nous avons donc modifié le code Arduino pour que chaque piezo envoie un chiffre différent. Nous pouvons donc voir en direct si chaque doigt marche et envoie le bon signal à notre téléphone. En fonction des ces chiffres reçus, l'application jouera un son différent dans la suite.

Séance 4

Conception du circuit imprimé et début du Développement de l'application en React Native

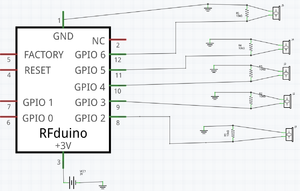

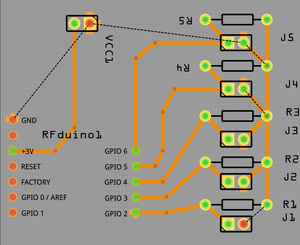

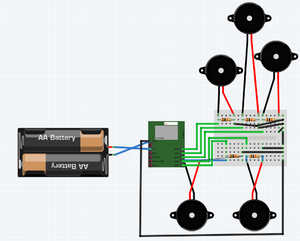

Au cours de cette séance nous avons crée le circuit imprimé pour notre projet. Une fois que les branchements étaient finis sur la breadboard, nous avons utilisé le logiciel Fritzing pour refaire les branchements plus proprement et de manière plus organisée.

De plus, nous avons commencé à nous intéresser au développement de l'application et cherché quelle technologie serait la meilleure pour la réaliser. Nous pensons utiliser React Native.

Séance 5

Au début de la séance nous avons récupéré le circuit imprimé réalisé la séance précédente et nous avons commencé à faire les soudures. A la fin de la séance, tous les composants sont soudés sur le circuit imprimé et les chocs reçus par chaque piezo sont bien transmis au téléphone. Nous avons aussi avancé le développement de l'application, mais nous rencontrons des difficultés pour gérer jouer les sons à la suite.

A la prochaine séance, il faudra monter le circuit imprimé sur le gant et ajouter les piles, ainsi que essayer de terminer l'application.

Séance 6

Au cours de cette séance nous avons vérifié que nos soudures marchent toujours, et avons fixé le compartiment à piles sur le montage. La soudure du piezo 3 s'est brisée et même en la refaisant, le piezo 3 n'est plus sensible. Les autres piezos sont toujours opérationnels. Ensuite, nous avons fixé tout notre montage sur le gant, et testé qu'il fonctionne bien sans la connexion à l'ordinateur.

Au niveau de l'application, nous n'aurons pas le temps de la finir pour la démonstration. Nous avions commencé à la développer en React Native et la librairie Expo, cependant Expo n'offre pas de fonctionnalité Bluetooth. Il aurait fallu tout recommencer sur Android Studio et utiliser d'autres librairies externes, mais nous l'avons appris trop tard et n'avons pas eu le temps de la finir. Pour l'instant, notre application permet de jouer les sons des kits grâce à des boutons sur l'écran. L'idée était de remplacer par la suite l'évenement du bouton par une réception de signal BLE du RFduino. Chaque chiffre reçu correspondrait donc à un son différent.

Fichiers Rendus

Vidéo de démonstration

vidéo de démonstration de transmission d'évènements à un téléphone via BLE

Fichier:Demobeatglove.mp4

Poster

Poster de présentation du BeatGlove

Code de l'application

Page d'accueil de l'application

export default class HomeScreen extends React.Component {
   static navigationOptions = {
     header: null,
   };

   render() {
     console.log(drumkit[1]);
     return (
       <View style={styles.container}>
         <ScrollView style={styles.container} contentContainerStyle={styles.contentContainer}>
           <View>
             <SoundKit sounds={drumkit}></SoundKit>
           </View>
         </ScrollView>
       </View>
     );
   }
}

Composant qui charge les 5 sons du kit et les affiche à l'écran

import React,{Component} from 'react';
import {View} from 'react-native';
import SoundBit from './SoundBit';

class SoundKit extends Component {

   constructor(props){
       super(props);
       this.sounds = [];
   }

   componentDidMount(){
       this.props.sounds.map((item,index) => {
           var soundPromise = new Promise(async(resolve, reject) => {
               var soundObject = new Expo.Audio.Sound();
               soundObject = await soundObject.loadAsync(this.props.sounds[index]);
               resolve(soundObject);
           }, 2000);
           soundPromise.then((soundObject) => {
               console.log(soundObject);
               soundObject.playAsync();
               this.sounds[index] = soundObject;
           });
       })
   }

   renderRow(index){
       console.log('Rendered it');
       return (
               <View key={index} style=Modèle:Flex: 1, alignSelf: 'stretch', flexDirection: 'row'>
                   <View style=Modèle:Flex: 1, alignSelf: 'stretch'>
                       <SoundBit index={index} soundObject={this.sounds[index]}></SoundBit>
                   </View>
               </View>
       )
   }

   render() {
       const sounds = this.props.sounds;
       return (
           <View style=Modèle:Flex: 1, alignItems: 'center', justifyContent: 'center'>
           {
               sounds.map((key, index) => {
                   console.log(key);
                   this.renderRow(index);
               })
           }
           </View>
       );
   }
}

export default SoundKit;

Composant qui permet de jouer un son

import React, { Component, PropTypes } from 'react';
import {View, Button} from 'react-native';

export default class SoundBit extends Component {
 constructor(props) {
   super(props);
   this.state = {
     isPlaying: false,
   };
   this._playSound = this._playSound.bind(this);
 }

 _playSound(){
     this.setState({ isPlaying: true });
     this.props.soundObject.playAsync();
     this.setState({isPlaying: false});
     this.props.soundObject.stopAsync();
   }

 render() {
   console.log(this.props.soundObject)
   return (
       <View>
         <Button title={this.props.index + 1 + 'button'} onPress={this._playSound}> </Button>
       </View>
   );
 }
}

Import des sons

var kick = require('../assets/sounds/kick.wav');
var snare = require('../assets/sounds/snare.wav');
var hihat = require('../assets/sounds/hihat.wav');
var openhat = require('../assets/sounds/openhat.wav');
var tink = require('../assets/sounds/tink.wav');

export var drumkit = [kick, snare, hihat, openhat, tink];
