TP sysres IMA2a5 2019/2020 G5
GROUPE 5 : Adrien MONFILLIETTE & Quentin VERNE
Sommaire
Introduction
Dans le cadre du cours de système & réseau, nous avons eu la possibilité de créer une maquette réseau entre les différents binômes de la promotion. Pour cela, un numéro de groupe a été donné à chaque binôme : nous sommes le groupe n°5. Afin de réaliser cette maquette réseau, nous avons du installer une machine virtuelle (VM) sur un serveur commun puis réaliser les différentes étapes du TP afin que les VM puisse communiquer entre elle. L'objectif de ce Wiki est de présenter ces différentes étapes que nous avons réalisé.
Remarque : La mise en place de la maquette réseau à nécessité, d'une part une configuration des machines, et d'autres part une configuration des routeurs et commutateurs afin d'obtenir une redondance réseau. Pour la partie hardware, se sont Quentin.W et Maxime.H qui s'en sont chargé, je vous renvoie donc vers leurs Wiki pour les explications.
Mise en place de la machine virtuelle avec Xen
Création de la VM
Dans un premier temps, il faut donc créer la VM sur le serveur commun. Tout d'abord, on se connecte en ssh sur le serveur CORDOUAN.
pifou@zabeth10:~$ ssh root@cordouan.insecserv.deule.net
On veut créer une machine virtuel grâce à XEN. Pour cela, on utilise la commande suivante en précisant le hostname qui correspond à notre groupe.
xen-create-image --hostname=ima2a5-nofun --dhcp --dir=/usr/local/xen --dist=ascii --apt-proxy=http://proxy.polytech-lille.fr:3128 --mirror=http://fr.deb.devuan.org/merged/ --force
Configuration de la VM
Avant de lancer pour la première fois la VM, il faut modifier son fichier de configuration afin de lui donner accès au bridge réseau (qui permettra à toutes les VM de communiquer entre elle) et lui ajouter les disques virtuels de stockage.
Dans un premier temps, on crée les partitions /var et /home:
root@cordouan:~#lvcreate -L10G -n ima2a5-nofun-var virtual
root@cordouan:~#lvcreate -L10G -n ima2a5-nofun-home virtual
Puis, on les fait pointer vers notre système de fichier:
mke2fs /dev/virtual/ima2a5-nofun-var
mke2fs /dev/virtual/ima2a5-nofun-home
Une fois ces disques virtuels créén, on peut les installer sur la VM en ouvrant le fichier de configuration de la VM avec la commande suivant:
nano /etc/xen/ima2a5-nofun.cfg
Voir fichier de configuration ci-dessous (on ajoute le bridge ainsi que les disques):
#
# Configuration file for the Xen instance ima2a5-nofun, created
# by xen-tools 4.7 on Wed Nov 13 08:06:12 2019.
#
#
# Kernel + memory size
#
kernel = '/boot/vmlinuz-4.9.0-6-amd64'
extra = 'elevator=noop'
ramdisk = '/boot/initrd.img-4.9.0-6-amd64'
vcpus = '1'
memory = '256'
#
# Disk device(s).
#
root = '/dev/xvda2 ro'
disk = [
'file:/usr/local/xen/domains/ima2a5-nofun/disk.img,xvda2,w',
'file:/usr/local/xen/domains/ima2a5-nofun/swap.img,xvda1,w',
#Ajout des disques de la VM
'phy:/dev/virtual/ima2a5-nofun-home,xvdb1,w','
'phy:/dev/virtual/ima2a5-nofun-var,xvdb2,w','
]
#
# Physical volumes
#
#
# Hostname
#
name = 'ima2a5-nofun'
#
# Networking
#
dhcp = 'dhcp'
#Ajout du bridge
vif = [ 'mac=00:16:3E:C2:61:EB, bridge=IMA2a5 ' ]
#
# Behaviour
#
on_poweroff = 'destroy'
on_reboot = 'restart'
on_crash = 'restart'
Lancement de la VM
Une fois le fichier de configuration modifié, on lance la VM avec la commande suivante :
xl create ima2a5-nofun.cfg
Remarque : Pour arréter la VM, on utilise la commande:
xl shutdown ima2a5-nofun
Lors de la création de la VM, un ficher .log a été généré dans le répertoire /var/log/xen-tools/ima2a5-nofun.log. On y trouve tout en bas le mot de passe du user 'root' pour la première connexion.
Installation Summary :
Hostname : ima2a5-nofun
Distribution : ascii
MAC Address : 00:16:3E:C2:61:EB
IP Address(es) : dynamic
SSH Fingerprint : SHA256:8HBjFBlcJ9qkmPAEGFlB59wCtE0Yj01dncHllqlQSa4 (DSA)
SSH Fingerprint : SHA256:1+oCeyrlSge+rsbzjJJDwVoyM/FE/oocazFZvSsT4rI (ECDSA)
SSH Fingerprint : SHA256:fLWNFie+QrBnqelNRshZJONiN1gCeegQvkVYgoyZXWo (ED25519)
SSH Fingerprint : SHA256:RjWVyV1LigFD//diAHUAdmd3tgMXPaClVaTkIgwJGNY (RSA)
Root Password : u55fREsaBSw6FefPjLekV8W
Le mot de passe peut ensuite être modifier avec la commande passwd par le mot de passe des sessions Zabeth.
Configuration de l'adresse IP de la VM
Une fois sur le VM, on peut configurer l'adresse IP de la VMen statique : 193.48.57.165 dans le répertoire /etc/network/interfaces.
Pour la suite du TP, nous allons voir besoin de plusieurs utilitaire sur notre machine virtuelle:
Pour la création du serveur Apache : apache2 Pour la gestion du raid5 : mdadm Pour la gestion du serveur DNS et DNSSEC : bind9
Configuration du RAID5
Le RAID5 est une configuration de disque de stockage qui permet une redondance et une intégrité des données en cas de panne sur l'un des disques. Dans un premier temps on créé 3 nouveaux disques de stockages virtuels qu'on configurera ensuite en RAID5.
lvcreate -L1G -n ima2a5-nofun-disk1 virtual
lvcreate -L1G -n ima2a5-nofun-disk2 virtual
lvcreate -L1G -n ima2a5-nofun-disk3 virtual
On peut les ajouter dans le fichier /etc/xen/ima2a5-nofun.cfg comme pour les disques /var et /home.
Avec l'utilitaire mdamd, on réalise le RAID5 entre les 3 disques :
mdadm --create /dev/md0 --level=5 --raid-devices=3 /dev/xvdb3 /dev/xvdb4 /dev/xvdb5
mdadm --monitor --daemonise /dev/md0
mkfs.ext4 /dev/md0
On créait un nouveau fichier mkdir /media/disk-raid pour y monter notre volume de stockage.
On modifie ensuite le fichier /etc/fstab en y ajoutant cette ligne pour déclarer notre nouveau volume de stockage:
/dev/md0 /media/disk-raid ext4 defaults 0 1
Configuration du serveur SSH
Pour pouvoir accèder à notre VM à distance sans devoir utiliser xl console, nous devons configurer SSH.
Il faut d'abord installer le paquet SSH
apt install openssh-server
Puis nous modifions le fichier de configuration /etc/ssh/sshd_config en modifiant les lignes suivantes:
permitRootLogin yes
passwordAuthentification yes
On redémarre le service pour prendre en compte les changements :
service ssh restart
Le site WEB
Une fois la machine virtuelle créé, il faut m’intentant qu'elle puisse héberger un site WEB !! (d'où l’installation d'Apache). Nous avons donc acheté un nom de domaine sur le site Gandi.net et nous avons acheter le nom de domaine suivant : ima2a-nofun.site VOIR ICI
Configuration du serveur Apache en HTTP
Dans un premier temps, on configure notre serveur en HTTP. Avec l’installation d'Apache, un répertoire c'est créé et permet de configurer les sites qu'Apache héberge.
/etc/apache2/sites-available
On peut donc ouvrir le fichier de configuration de notre site:ima2a5-nofun.site.conf
<VirtualHost *:80>
ServerName ima2a5-nofun.site
ServerAlias www.ima2a5-nofun.site
DocumentRoot "/var/www/ima2a5-nofun"
<Directory "/var/www/ima2a5-nofun">
Options +FollowSymLinks
AllowOverride all
Require all granted
</Directory>
ErrorLog /var/log/apache2/error.ima2a5-nofun.site.log
CustomLog /var/log/apache2/access.ima2a5-nofun.site.com.log combined
</VirtualHost>
A présent, il faut recharger le serveur pour que les modifications soient prises en compte.
a2ensite ima2a5-nofun.site
service apache2 reload
Site sécurisé en HTTPS
Pour pouvoir passer son site en HTTPS, il faut obtenir un certificat. On utilise la commande :
openssl req -nodes -newkey rsa:2048 -sha256 -keyout ima2a5-nofun.key -out ima2a5-nofun.csr
On nous propose ensuite une série de question :
Country Name (2 letter code) [AU]:FR
State or Province Name (full name) [Some-State]:Nord
Locality Name (eg, city) []:Lille
Organization Name (eg, company) [Internet Widgits Pty Ltd]:Polytech Lille
Organizational Unit Name (eg, section) []:IMA2A5
Common Name (e.g. server FQDN or YOUR name) []:ima2a5-nofun.site
Email Address []:adrien.monfilliette@polytech-lille.net
Please enter the following 'extra' attributes
to be sent with your certificate request
A challenge password []:pasglop
Optionnal informations : NA
Nous obtenons alors notre clé publique dans le fichier ima2a5-nofun.csr. Nous la communiquons ensuite à Gandi afin qu'il puisse valider et générer un certificat. Une fois validé un certificat .csr et un certificat .pem sont disponibles sur le site de Gandi.
Maintenant que nous avons notre certificat est généré nous pouvons nous occuper de la configuration D'Apache.
Tout d'abord il faut activer le module qui gère le protocole SSL :
a2enmode ssl
Ensuite on modifie notre fichier de configuration serveur pour écouter sur le port 443 et rediriger les connexions sur le port 80 vers le port 443, ainsi on oblige la connexion sécurisée en https
<VirtualHost *:80>
ServerName ima2a5-nofun.site
ServerAlias www.ima2a5-nofun.site
DocumentRoot "/var/www/ima2a5-nofun"
Redirect permanent / https://ima2a5-nofun.site
</VirtualHost>
<VirtualHost *:443>
# General setup for the virtual host
DocumentRoot "/var/www/ima2a5-nofun"
ServerAlias www.ima2a5-nofun.site
ServerName www.ima2a5-nofun.site
ServerAdmin amonfill@polytech-lille.net ErrorLog "/usr/local/apache2/logs/error_log" TransferLog "/usr/local/apache2/logs/access_log" # Activation du SSL SSLEngine On
SSLProtocol All -SSLv3 -SSLv2
SSLHonorCipherOrder on
SSLCertificateFile "/etc/apache2/certificate/ima2a5-nofun.cer"
SSLCACertificateFile "/etc/apache2/certificate/ima2a5-nofun.pem"
SSLCertificateKeyFile "/etc/apache2/certificate/ima2a5-nofun.key"
</VirtualHost>
On redémarre le serveur pour appliquer les changements
service apache2 restart
On vérifie que notre serveur écoute bien sur les deux ports 80 et 443 :
apache2ctl -S
*:80 www.ima2a5-nofun.site (/etc/apache2/sites-enabled/ima2a5-nofun.site.conf:1) *:443 www.ima2a5-nofun.site (/etc/apache2/sites-enabled/ima2a5-nofun.site.conf:8)
Configuration du DNS
Le DNS permet le lien entre une adresse IP et un nom de domaine. Ainsi, pour accéder à notre site, nous n'aurons plus besion d'indiquer l'adresse IP mais ima2a5-nofun.site
On retourne dans un premier temps sur Gandi dans l'onglet Glue Records puis cliquer sur ADD. On peut choisir ici le nom de notre DNS :
name : dns.ima2a5-nofun.site
ip adresse(s) : 193.48.57.165
Il faut ensuite attendre un certain temps avant que cela fonctionne sur Internet.
Pour gérer notre serveur DNS nous utilisons bind9, celà rends la configuration assez simple nous avons seulement quelques fichiers à modifier.
On modifie le fichier named.conf.options qui permet de gérer les options de configuration de notre DNS :
options {
// forwarders {
// 0.0.0.0;
// };
// dnssec-validation auto;
auth-nxdomain no; # conform to RFC1035
listen-on-v6 { any; };
allow-transfer { "allowed_to_transfer"; };
};
acl "allowed_to_transfer" {
217.70.177.40/32; // adresse IP de dns6.gandi.net
};
Dans le fichier named.conf.local on déclare les zones associées au domaine:
zone "ima2a5-nofun.site" {
type master;
file "/etc/bind/ima2a5-nofun.site";
};
Enfin, il faut créer le fichier de configuration /etc/bind/ima2a5-nofun.site :
;
; BIND data file for local loopback interface
;
$TTL 604800
@ IN SOA ns.ima2a5-nofun.site. root@ima2a5-nofun.site. (
21112019 ; Serial
604800 ; Refresh
86400 ; Retry
2419200 ; Expire
604800 ) ; Negative Cache TTL
;
@ IN NS ns.ima2a5-nofun.site.
@ IN NS ns6.gandi.net.
dns IN A 193.48.57.165
www IN A 193.48.57.165
Mise en place du DNSSEC
Tout d'abord nous devons générer deux paires de clées
dnssec-keygen -r /dev/urandom -a RSASHA1 -b 2048 -f KSK -n ZONE ima2a5-nofun.site dnssec-keygen -r /dev/urandom -a RSASHA1 -b 1024 -n ZONE ima2a5-nofun.site
Nous modifions ensuite notre fichier de configuration pour inclure les deux .key précédemment crées
;
; BIND data file for local loopback interface
;
$TTL 604800
$include /etc/bind/ima2a5-nofun.site.dnssec/ima2a5-nofun.site-ksk.key
$include /etc/bind/ima2a5-nofun.site.dnssec/ima2a5-nofun.site-zsk.key
@ IN SOA ns.ima2a5-nofun.site. root@ima2a5-nofun.site. (
21112019 ; Serial
604800 ; Refresh
86400 ; Retry
2419200 ; Expire
604800 ) ; Negative Cache TTL
;
@ IN NS ns.ima2a5-nofun.site.
@ IN NS ns6.gandi.net.
dns IN A 193.48.57.165
www IN A 193.48.57.165
Nous signons maintenant le document avec la commande :
dnssec-signzone -o ima2a5-nofun.site -k ima2a5-nofun.site.dnssec/ima2a5-nofun.site-ksk ima2a5-nofun.site ima2a5-nofun.site.dnssec/ima2a5-nofun.site-zsk
On modifie notre fichier de zone pour utiliser le fichier signé générer par la signature :
zone "ima2a5-nofun.site" {
type master;
file "/etc/bind/ima2a5-nofun.site.signed";
};
On modifie ensuit le fichier .options :
options {
dnssec-validation auto;
dnssec-enable yes;
dnssec-lookaside auto;
// forwarders {
// 0.0.0.0;
// };
// dnssec-validation auto;
auth-nxdomain no; # conform to RFC1035
listen-on-v6 { any; };
allow-transfer { "allowed_to_transfer"; };
};
acl "allowed_to_transfer" {
217.70.177.40/32; // adresse IP de dns6.gandi.net
};
Les tests d'intrusion
L'objectif de cette partie est de comprendre comment cracker une clef de chiffrement WiFi. Pour cela, nous avons une RaspBerry qui envoit des paquets en WiFi avec, d'un coté un encodage avec une clef WEP et de l'autre une clef WPA-SPK. Pour notre groupe, voici le nom de nos points d'accès (désigné par leurs adresses MAC), nous verrons plus tard comment les obtenir :
04:DA:D2:9C:50:54 => Adresse mac de cracotte05 (pour la clef WEP)
04:DA:D2:9C:50:5C => Adresse mac de kracotte05 (pour la clef WAP-SPK)
Nous devons donc déchiffrer ces deux clefs.
Configuration du petit PC
Pour cette partie, nous utilisons le petit pc bleu. Premièrement, il faut activer la carte réseau afin de receptionner les trames venant de notre raspberry avec une clef Wi-Pi. Dans un premier temps, il faut télécharger l'outil "aircrack-ng". Pour cela, il faut d'abord configurer le PC pour avoir Internet.
Configuration de la carte réseau dans le fichier /etc/network/interfaces :
#The loopback network interfaces
auto lo
iface lo inet loopback
#Port Ethernet
auto eth0
iface eth0 inet static
address 172.26.145.202
netmask 255.255.255.0
gateway 172.26.145.254
On actualise la carte réseau :
ifdown eth0
ifup eth0
Paramétrage du proxy pour pouvoir installer aircrack :
export http_proxy=http://proxy.polytech-lille.fr:3128
Et voilà, le PC a maintenant accès à Internet et on peut installer aircrack-ng :
apt-get install aircrack-ng
On peut passer au piratage !!
Décodage clef WEP
Pour capter les trames venant de la Raspberry, on utilise une clef Wi-Pi. On l'a détecte avec la commande suivante :
airmon-ng
On peut voir le doggle apparaite avec un nom compliqué, on le demmare avec la commande
airmon-ng start wlx40a5ef0590b2
Ensuite, si on refait airmon-ng, on peut voir que le nom est plus simple, pour nous, c'est wlan1mon et c'est ce nom que l'on va ensuite utiliser.
Afin de voir les différents équipements détecté par notre clef Wifi, on tape la commande suivante :
airodump-ng --encrypt wep wlan1mon

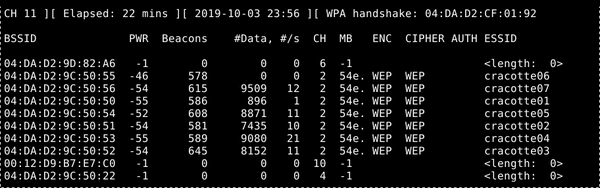

On obtient une liste comme suit :
On voit quue le BSSID est 04:DA:D2:9C:50:54. On stock les trames captées dans un fichier avec la commande :
airodump-ng -w out -c 2 --bssid 04:DA:9C:50:54 wlan1mon

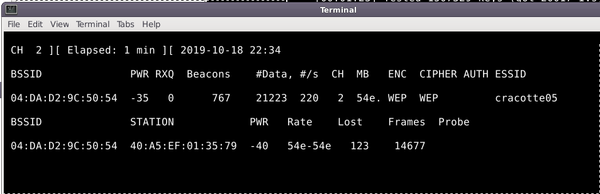

On voit alors une fenêtre qui montre que les trames sortantes de cracotte05 sont analysées.
Cette commande va créer plusieurs fichiers dont un .cap, qui est le fichier qui nous interesse. Le notre s'appelle out-01.out (car nous n'avons pas donnée de nom spécial au fichier). On commence donc a lire les trames et en parrallèle, dans un autre terminal, on lance Aircrack avec la commande suivante :
aircrack-ng out-01.cap

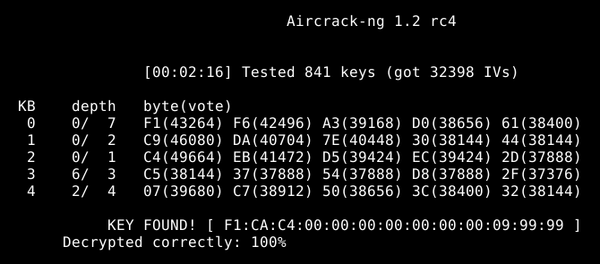

Et là, une nouvelle fenêtre s'ouvre avec l'utilitaire Aircrack et commence à analyser les trames. Et au bout d'un certain temps, la clef est trouvé !!!
Remarque : Lorsque l'outil capte 25000 trames, il a 50% de chance de trouver la clef. Lorsqu'il en a 50000, les chances montent à 90% !!

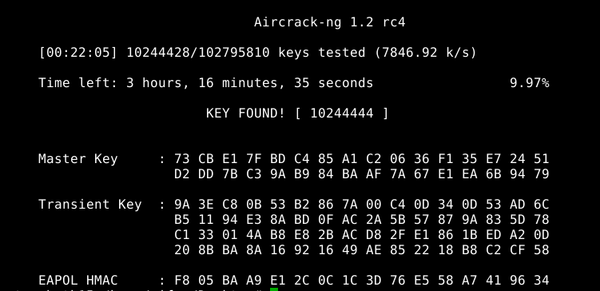

Décodage clef WAP-PSK
Pour le mot de passe WPA-PSK, on utilise un algorithme de force brute (réalisé par aircrack) L'idée de ce crack est de créer un dictionnaire de possiblilité pour le not de passe et de la comparer avec un fichier (.cap) créer à partir des trames receptionnées.
Création du .cap avec la commande
airodump-ng -c 2 --bssid 04:DA:D2:9C:50:5C -w out wlan1mon
Création d'un dictionnaire de possiblilité pour la clef à trouver
crunch 8 8 0123456789 >> dico1.txt
On lance ensuite l'utilitaire Aircrack avec la commande suivante
aircrack-ng handshake-01.cap -w dico1.txt
Ensuite, on voit une interface Aircraft qui passe en revu notre dictionnaire ( donc de 00000000 à 99999999), et au bout d'un moment...
Sécurisation wifi par WPA2-EAP
Configuration de la borne wifi
On configure la borne wifi pour créer notre réseau sans fil Création du serveur radius
radius-server host 193.48.57.165 auth-port 1812 acct-port 1813 key glopglop
Définir le groupe de serveur AAA
aaa group server radius radius_ima2a5-nofun
Association du groupe de serveur et du serveur de la VM
server 193.48.57.165 auth-port 1812 acct-port 1813
Définition du login et du groupe de serveur
aaa authentication login eap_ima2a5-nofun group radius_ima2a5-nofun
Définition du SSID
dot11 ssid SSID_ima2a5-nofun vlan 6 authentication open eap eap_ima2a5-nofun authentication network-eap eap_ima2a5-nofun authentication key-management wpa
Configuration du Vlan
interface Dot11Radio0 encryption vlan 6 mode ciphers aes-ccm tkip ssid SSID_ima2a5-nofun
Création d'une sous interface
interface dot11Radio0.2 encapsulation dot1Q 2 bridge-group 6
interface gigabite0.2 encapsulation dot1Q 2 bridge-group 6
Ajout SSID dans l'interface Dot11Radio0
interface Dot11Radio0 dot11 ssid SSID_ima2a5-nofun
Rendre visible le SSID
interface Dot11Radio0 mbssid dot11 ssid SSID_ima2a5-nofun mbssid guest-mode
On écrit les modifications en mémoire puis on redémarre la borne
exit write reload
Création du serveur Freeradius
Dans notre machine virtuelle, nous installons le paquet freeradius via la commande suivante:
apt-get install freeradius
Puis nous le configurons pour notre utilisation :
On ajout la ligne suivante sur le fichier /etc/freeradius/3.0/users:
pifou Cleartext-Password :="glopglop"
On modifie le fichier /etc/freeradius/3.0/mods-enabled/eap comme suit:
eap{
default_eap_type = peap
}
On modifie le fichier /etc/freeradius/3.0/mods-enabled/mschap :
use_mppe = yes require_encryption = yes require_strong = yes with_ntdomain_hack = yes
On configure la borne comme client du serveur radius via le fichier /etc/freeradius/3.0/clients.conf comme suit:
client access-point {
ipaddr = 10.60.0.100 # IP de la borne
secret = glopglop # mot de passe
}
On arrête puis on relance le serveur en mode debug (-X) pour voir les tentatives de connexions:
service freeradius stop freeradius -X
Exercice annexe : Cryptage de données
Un petit exercice annexe consiste à réussir à encoder une clef USB afin qu'elle soit vérouillé par un mot de passe. Pour cela, on a besoin de l'utilitaire cryptsetup
apt install cryptsetup
Dans un premier temps, après avoir inséré la clef dans le PC, on recherche les périphériques présent sur le pc avec la commande :
lsblk
On regarde ensuite le nom de disque qui lui a été donné par le poste, dans notre cas, c'est sdb
On utilise la commande suivant pour gérer les partitions du disk :
fdisk /dev/sdb
Remarque : On différenciera bien le nom du disque (sdb) et le nom de la partition (sdb1).
Une fois dans la clef grâce à la commande fdisk, on peut créer une partition.

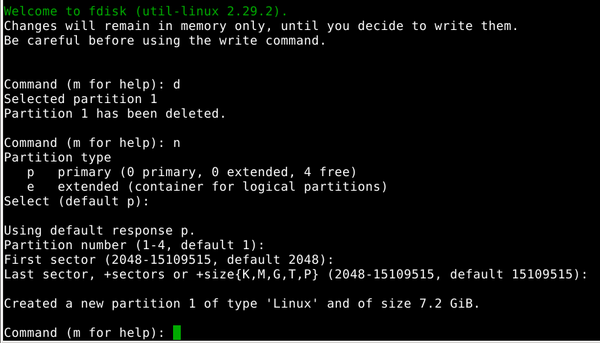

Pour nettoyer la clef, on supprime les partitions présentes en tapant d (si plusieurs partions on nous demande laquelle supprimer). Ensuite, on réalise cette suite de commande pour créer la partition.
- Pour créer la partition, 'n' - Partition primaire 'p' - 1 partition - Creation au début du secteur
On enregistre le smodifications avec 'w' et puis ça quitte l'interface. En refaisant, lsblk on peut voir qu'une partition sdb1 a été crée mais pour l'instant elle n'est pas encrypté.
On passe au cryptage de la partition:
On crypte la partion sdb1 (la seule présente) avec la commande suivante:
cryptsetup luksFormat -c aes -h sha256 /dev/sdb1
On nous demande ensuite le mot de passe souhaité.
Remarque : Pour la decrypter, il faut également que l'outil crypsetup soit sur la machine. On ouvre la partition et on lui donne enfin le nom que l'on souhaite.
cryptsetup open --type luks /dev/sdb1 clef_ima2a_G5
On formate en ext4 de la partition ( à faire une seule fois !!!)
mkfs.ext4 /dev/mapper/clef_ima2a_G5
Puis on monte la partition dans un répertoire crée préalablement :
mount -t ext4 /dev/mapper/clef_ima2a_G5 /mnt/clef
Ainsi, lorsque la clef est inséré, le répertoire "clef" devient la partition de la clef on va dans clef et on crée un fichier, on sort ensuite de clef.
On démonte la partition du répertoire :
umount /mnt/clef
Pour finir, on ferme le volume chiffré avec la commande :
cryptsetup close --type luks clef_ima2a_G5
La clef est à présent crypté avec le mot de passe choisi.
