Architecture réseau

Installation de l'architecture réseau

Problèmatique: Configuration et installation des iOS des cartes de supervision

Etape 1: Vérifier l'existance d'OS sur les deux cartes.


Pour cela, nous avons utilisé le port console grâce à une liaison série sur un PC. Ainsi, nous avons utilisé l'interface minicom pour nous connecter aux cartes.

-> 1ere carte: OS présent. Réaction suite à la commande boot et différents OS trouvés (3)
-> 2ème carte: OS absent

Etape 2: Copie du fichier d'OS

Grâce à l'emplacement en façade pour les cartes flash, nous avons pu copier le fichier d'OS de la premiere carte de supervision vers l'autre. Puis, il nous a suffit de replacer la carte flash dans la deuxieme carte de supervision.

copy sup-bootdisk:/sys/s72033/base/s72033-ipservicesk9_wan-mz.&éé-33.SXI6.bin disk0:

Etape 3: Reboot de la deuxième carte

Pour s'assurer du bon fonctionnement de la deuxième carte, nous l'avons redémarrer (boot) avec l'OS à l'intérieur.

boot
sh ver

Etape 4: Vérificaton de la redondance

La carte principale de supervision est active alors que la deuxième est en standby. La première carte bootée est la carte active

enable
dir ?

Nous visualisons les disk des deux cartes via la première. On peut voir la dénomination 'slave' comme préfixe des noms de répertoire

Remarque: Nous avons ajouté des modules présents sur l'ancien chassie. La carte principale de supervision les listes avec 'sh module'

Annexe de cette partie:


Configuration de l'architecture réseau

Pour cette partie, j'ai travaillé avec Nathan Coulon sur la configuration de l'architecture réseau. Nous avons mis en place les VLAN, les ports GByte/s et Tbyte/s nécessaires au réseau

VLAN 1:

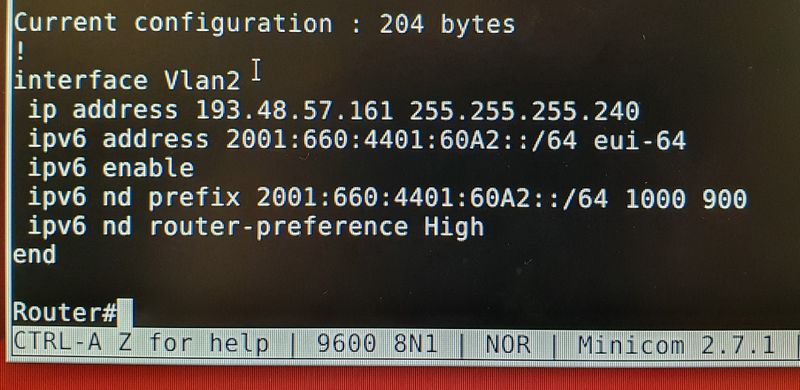

VLAN 2:


VLAN 130:


Attribution des ports aux VLAN:


Les commandes à écrire sur ces appareils CISCO sont similaires aux tirages ci-dessus. La subtilité est le "mode" dans lequel on travaille. Par exemple, le mode configuration d'un VLAN ne permet pas les même commandes que lors de la configuration d'un port ou encore le mode enable.

Piratage et intrusion

Cassage de clef WEP d’un point d’accès WiFi

Installation du logiciel:

 apt-get install aircrack-ng

Trouver la carte wifi:

 ip l

Démarrer la carte wifi avec le logiciel:

 airmon-ng start wlx40a5ef0s98al

Le logiciel renome la denommination du périphérique. On peut le retrouver avec:

 airmon-ng

Trouver le bssid de cracotte03:

 airodump-ng -c 9 wlan0mon

-c correspond à la fréquence

On utilise le bssid pour filtrer et mettre les données dans un fichier:

  airodump-ng -c 9 --bssid 04:DA:D2:9C:50:52 wlan0mon -w data

Décriptage de la clé:

 aircrack-ng -b 04:DA:D2:9C:50:52 data*.cap


Cassage de mot de passe WPA-PSK

Avec airodump-ng wlan0mon , on recherche le bssid de la kracotte03: 00:14:1B:60:8C:22

Isolatrion de la kcracotte03 dans log*.cap (selon ne nombre fois où on lance la commande, les fichiers log seront créés) :

 airodump-ng -c 4 --bssid 00:14:1B:60:8C:22 -w log wlan0mon

Création d'un dictionnaire:

 crunch 8 8 0123456789 >> dico-sc.txt

On cherche à diviser le dico pour décrypter la clé sur plusieurs machine:

split dico-sc.txt -b 200m dico/
scp disco/* zabeth20:dico-sc/

En ayant, au préalable, créé le fichier sur la zabaeth20

Sur la zabeth20, on lance le décryptage:

 aircrack-ng -b 00:14:1B:60:8C:22 log*.cap -w dico-sc.txt

Annexe de cette partie:



Attaque par l'homme du milieu

DNS

Création du DNS

Pour commencé, j'ai acheté un nom de domaine sur gandi.net: glouton.site

Ensuite, il est nécessaire de modifier 3 fichiers

/etc/bind/db.glouton.site

$TTL    3600
@   IN      SOA     ns.glouton.site. postmaster.glouton.site. (
                      4        ; Version
                      1800     ; Refresh (30m)
                      600      ; Retry (10m)
                      3600     ; Expire (1h)
                      3600 )   ; Minimum TTL (1h)
    IN NS ns.glouton.site.
    IN NS ns6.gandi.net.
ns  IN A   193.48.57.166

Version est de 4 car j'ai essayé plusieurs fois de valider le nom de domaine.

/etc/bind/named.conf.local

zone "glouton.site" {
type master;
file "/etc/bind/db.glouton.site";
};

/etc/bind/named.conf.options

options {
       directory "/var/cache/bind";
       forwarders {
              0.0.0.0;
       };
       dnssec-validation auto;
       listen-on-v6 { any; };
       allow-transfer { "allowed_to_transfer"; };
};
acl "allowed_to_transfer" {
  217.70.177.40/32;
};

Voici un utilitaire pour vérifier la syntaxe:

named-checkzone glouton.site /etc/bind/db.glouton.site

Un restart de bind9 avec un simple:

service bind9 restart

Sécurisation de serveur DNS par DNSSEC

Dans un premier temps, j'ai généré des clés dans /etc/bind/glouton.site.dnssec/ avec:

dnssec-keygen -r /dev/urandom -a RSASHA1 -b 2048 -f KSK -n ZONE glouton.site
dnssec-keygen -r /dev/urandom -a RSASHA1 -b 1024 -n ZONE glouton.site

Dans /etc/bind/glouton.site, j'ai ajouté deux lignes:

$include /etc/bind/glouton.site.dnssec/glouton.site-ksk.key
$include /etc/bind/glouton.site.dnssec/glouton.site-zsk.key

Signature de la zone:

dnssec-signzone -o glouton.site -k /etc/bind/glouton.site.dnssec/glouton.site-ksk glouton.site /etc/bind/glouton.site.dnssec/glouton.site-zsk
service bind9 restart

Ensuite, on se rend sur gandi.net et j'entre la clé dans l'onglet DNSSEC de mon domaine.

Apache2

Je commence l'installation avec:

apt-get install apache2

J'ai téléchargé un template de site déjà mis en forme et j'ai copié les fichiers dans le répertoire /var/www/html/ en remplaçant index.html

(193.48.57.166)

Postfix

J'ai installé postfix avec:

apt-get install postfix

Suite à une mauvaise configuration de postfix, j'ai voulu le reconfigurer

dpkg-reconfigure postfix

Cependant le processus était déjà en marche et je ne pouvais plus y accéder. J'ai cherché le PID du processus avec:

lsof /var/cache/debconf/config.dat

Ensuite j'ai arrété le processus pour configurer de nouveau postfix

kill -9 2048

Petit changement dans /etc/aliases pour récuperer le mail qui sera envoyé par gandi à admin

admin:root

Puis

newaliases

Installation d'un utilitaire supplémentaire pour lire ses mails

apt-get install mutt

Le test d'envoi était concluant sur admin@glouton.site

SSL: Secure Socket Layer

OpenSSL me permet de générer un fichier .key et un autre .csr

openssl req -nodes -newkey rsa:2048 -sha256 -keyout glouton.key -out glouton.csr
Country Name (2 letter code) [AU]:FR
State or Province Name (full name) [Some-State]:Nord
Locality Name (eg, city) []:Lille
Organization Name (eg, company) [Internet Widgits Pty Ltd]:Polytech Lille
Organizational Unit Name (eg, section) []:IMA2A5
Common Name (e.g. server FQDN or YOUR name) []:glouton.site
Email Address []:moncompteps@gmail.com
Please enter the following 'extra' attributes to be sent with your certificate request
A challenge password []:glopglop
An optional company name []:

Le fichier .csr est en destination de gandi dans l'onglet SSL Certificates. Une fois le traitement effectué, gandi me donne (via admin@glouton.site) un lien d'activation qui me permet de récupérer glouton.site.crt et GandiStandardSSLCA2.pem

scp GandiStandardSSLCA2.pem  root@193.48.57.166:/etc/apache2/certificates
scp glouton.site.crt  root@193.48.57.166:/etc/apache2/certificates

Dans /etc/apache2/sites-available/default-ssl.conf, j'ajoute:

SSLEngine on
SSLCertificateFile /etc/apache2/certificates/glouton.site.crt
SSLCertificateKeyFile /etc/apache2/certificates/glouton.key
SSLCertificateChainFile /etc/apache2/certificates/GandiStandardSSLCA2.pem

Je relance apache2 et configure en mode SSL

a2enmod ssl
service apache2restart

Vérification avec dnsviz
